Plantas Estruturais
As plantas estruturais mostram o esqueleto do edifício Residencial Águas Claras: fundações, pilares, vigas e lajes — os elementos de concreto armado que sustentam todo o peso da construção.
O que é um projeto estrutural?
O projeto estrutural define como o prédio se mantém de pé. Ele especifica:
- Como as fundações transmitem o peso do prédio para o solo
- Onde ficam os pilares (colunas verticais) e suas dimensões
- Como as vigas conectam os pilares e sustentam os pisos
- A espessura e armação das lajes (pisos/tetos)
- Quanto e que tipo de aço vai dentro do concreto

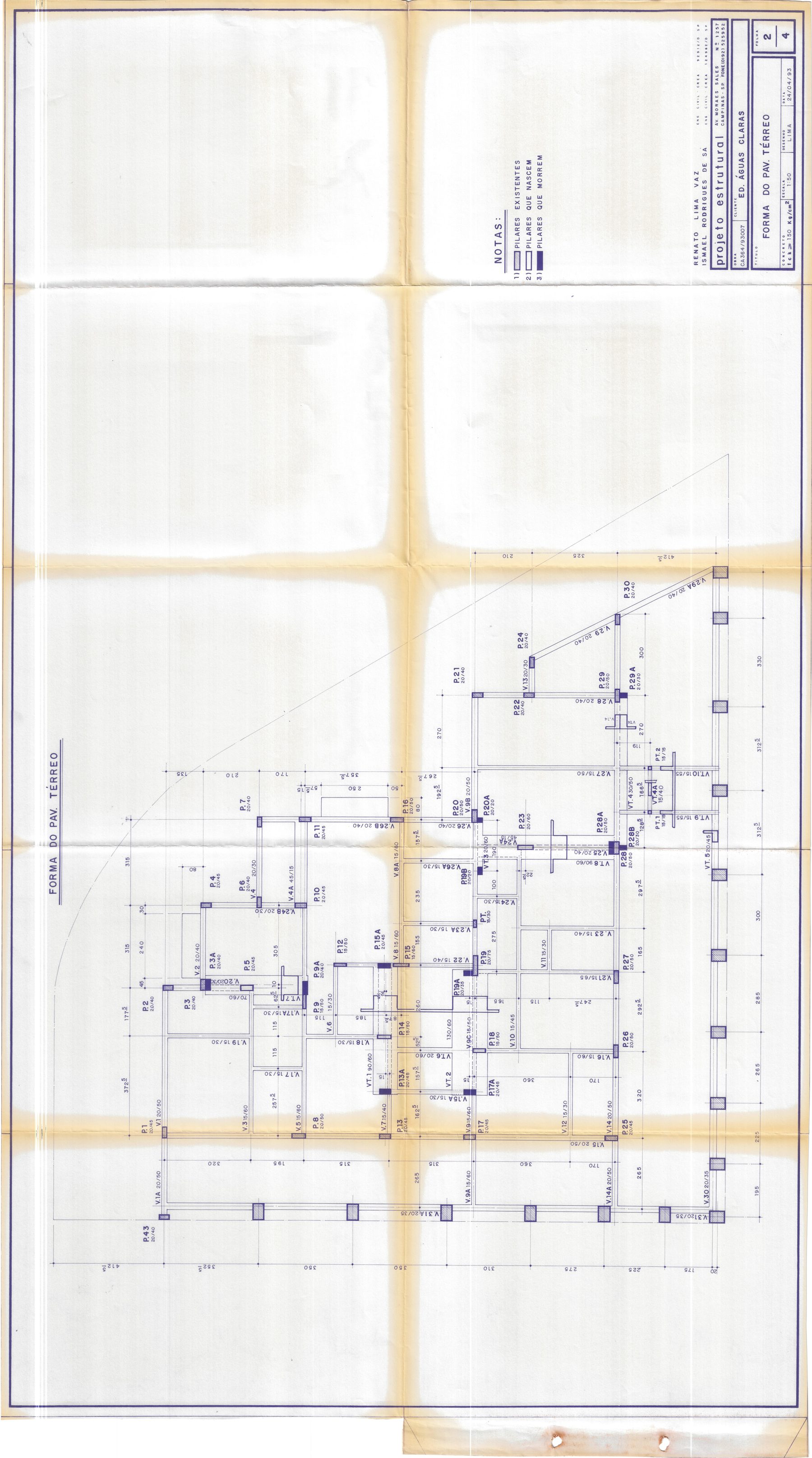

Exemplo: Prancha 2/4 mostrando a planta de formas (posição de pilares, vigas e lajes) do pavimento térreo.
Pranchas disponíveis
| Prancha | Título | O que mostra |
|---|---|---|
| 1/4 | Fundações | Base do prédio: blocos, estacas e vigas de fundação |
| 2/4 | Pavimento Térreo — Formas | Estrutura do andar térreo: posição de pilares, vigas e lajes |
| 3/4 | Pavimento Térreo — Armação | Detalhamento do aço (armadura) da estrutura do térreo |
| 4/4 | Tipo e Cobertura — Complementar | Estrutura dos andares tipo e cobertura |
Informações do projeto
- Engenheiro: Z. de Sá
- Localização: Av. Moraes Sales nº 1257, Campinas-SP
- Total de pranchas: 4
- Escala: 1:20 (detalhes)
- Data: Abril-Junho/1993
- Concreto: Fck ≥ 15 MPa
- Aço: CA-50 e CA-60
Atenção
As plantas estruturais são essenciais para qualquer reforma. Antes de quebrar ou furar qualquer parede, viga ou laje, consulte estas plantas para verificar se há elementos estruturais no local. Nunca remova ou altere um pilar ou viga sem orientação de um engenheiro.
