Estrutural — Tipo e Cobertura (Complementar)
Prancha 4/4 · Escala 1:20 · Data: 27/04/93 · Eng. Z. de Sá (Lima)
Resumo
Esta planta mostra os detalhes estruturais complementares dos andares tipo (pavimentos dos apartamentos) e da cobertura do edifício. Como os andares tipo são iguais, a estrutura se repete — e esta prancha detalha as particularidades e complementos não cobertos nas pranchas anteriores.
O que você encontra aqui
- Detalhes estruturais do pavimento tipo — pilares, vigas e lajes dos andares de apartamentos
- Estrutura da cobertura — último nível, onde ficam a caixa d'água e casa de máquinas
- Armação complementar — barras de aço adicionais para reforços específicos
- Tabela de resumo de aço — quantidade de CA-50 e CA-60 com totais
- Detalhes construtivos — conexões especiais, reforços e acabamentos
Como ler esta planta
- Identifique o nível — a planta pode mostrar informações do pavimento tipo e da cobertura simultaneamente
- Detalhes de armação seguem a mesma lógica das pranchas anteriores
- A tabela de resumo lista o aço necessário para os andares tipo (multiplicado pela quantidade de andares)
- Total de aço: ~663 kg indicados na tabela (para os elementos complementares)
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Pavimento tipo | Andar padrão que se repete — no caso, os 3 andares de apartamentos |
| Cobertura | Último nível do prédio, acima dos apartamentos |
| Complementar | Detalhes adicionais que complementam a estrutura principal |
| Reforço | Barras de aço extras em pontos de maior esforço |
| CA-50 / CA-60 | Tipos de aço usados (50 e 60 kgf/mm² de resistência) |
| C=230 / C=150 | Comprimento de barras em centímetros |
Destaques Visuais

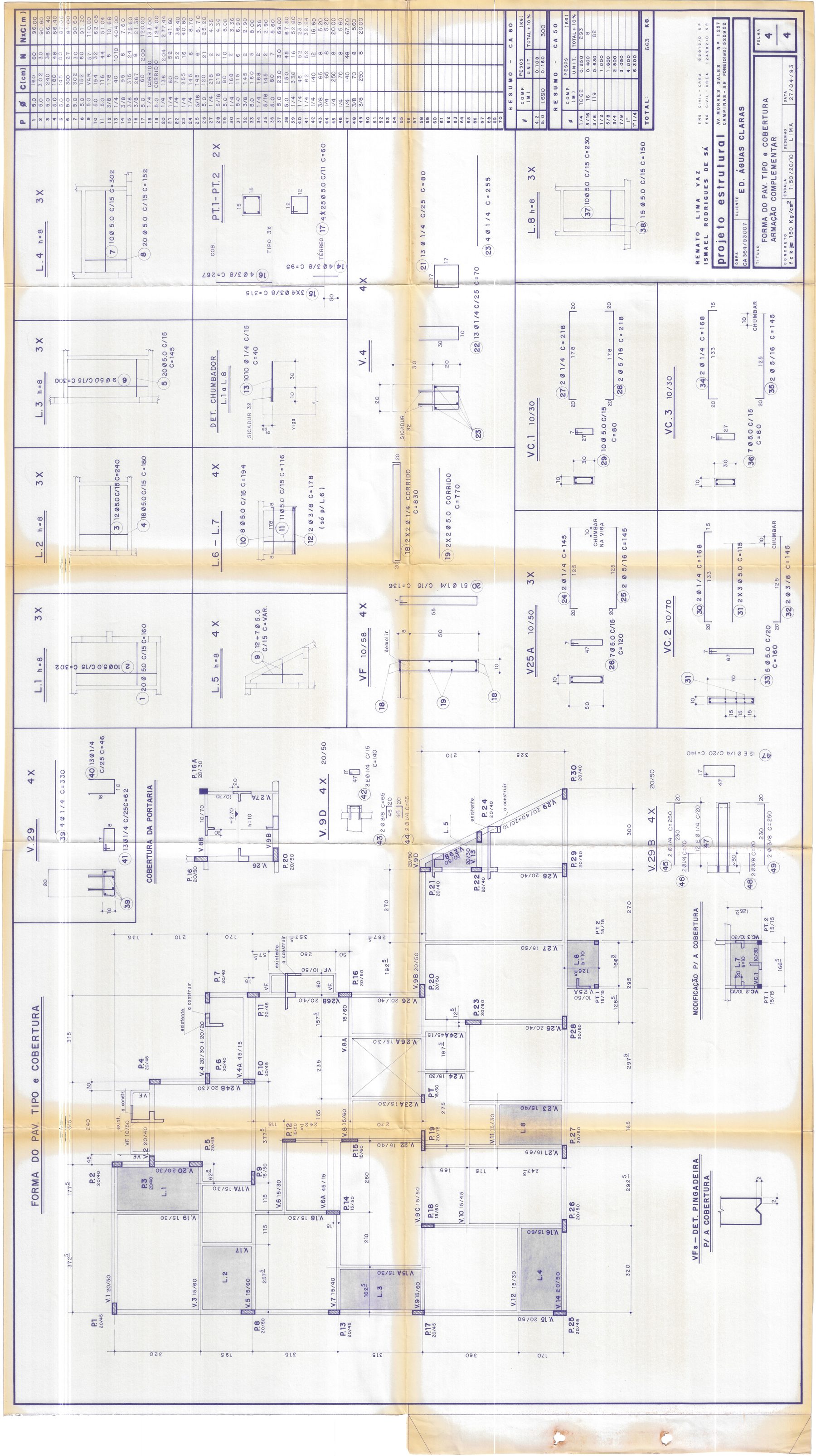

Visão geral da prancha
Prancha 4/4 completa — detalhes complementares da estrutura dos andares tipo e cobertura.
Tabela de resumo de aço
Resumo de aço complementar para os andares tipo e cobertura (~663 kg indicados na tabela).

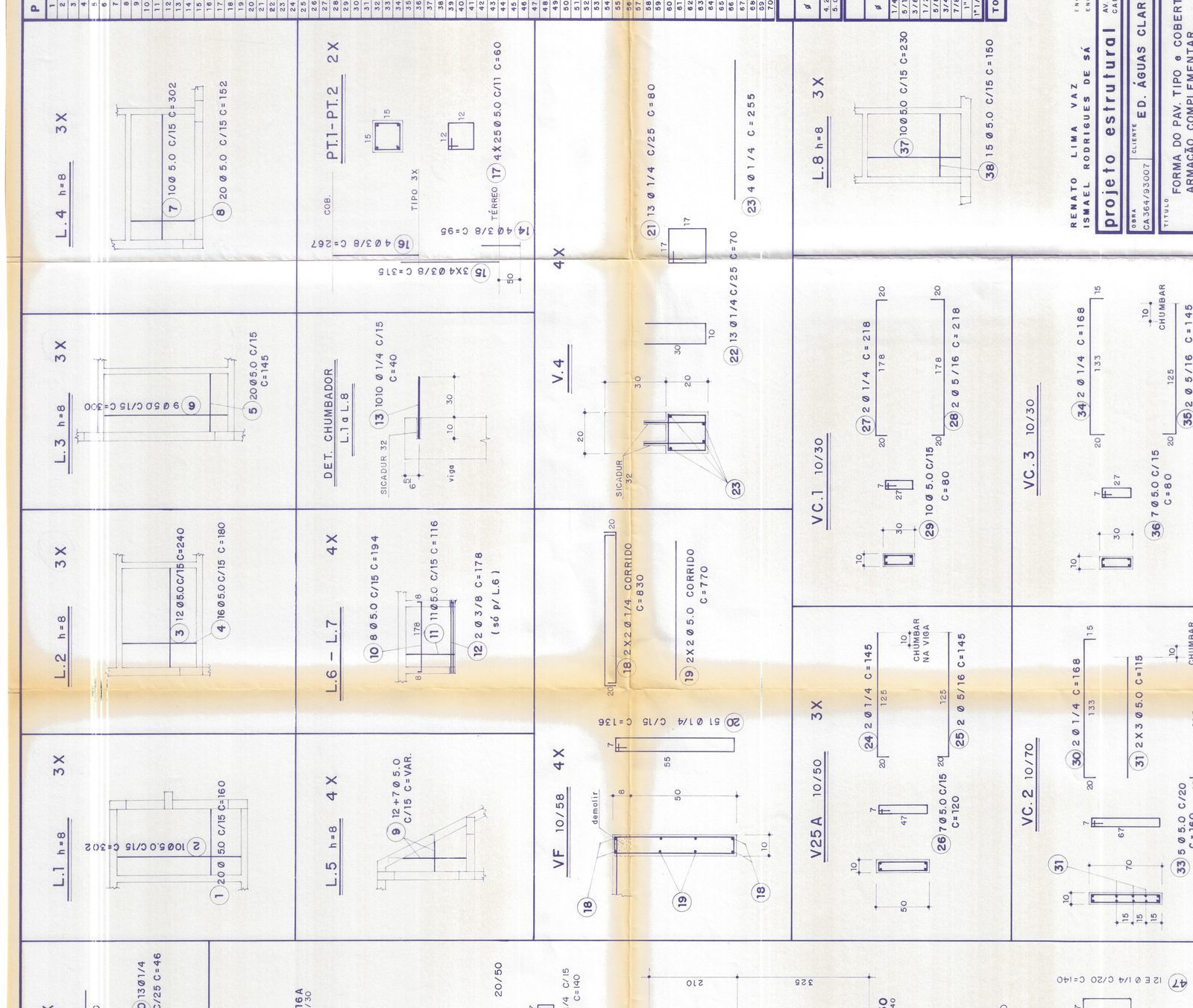

Detalhes de armação complementar
Detalhes de armação complementar — barras adicionais e reforços específicos para os pavimentos tipo e cobertura.

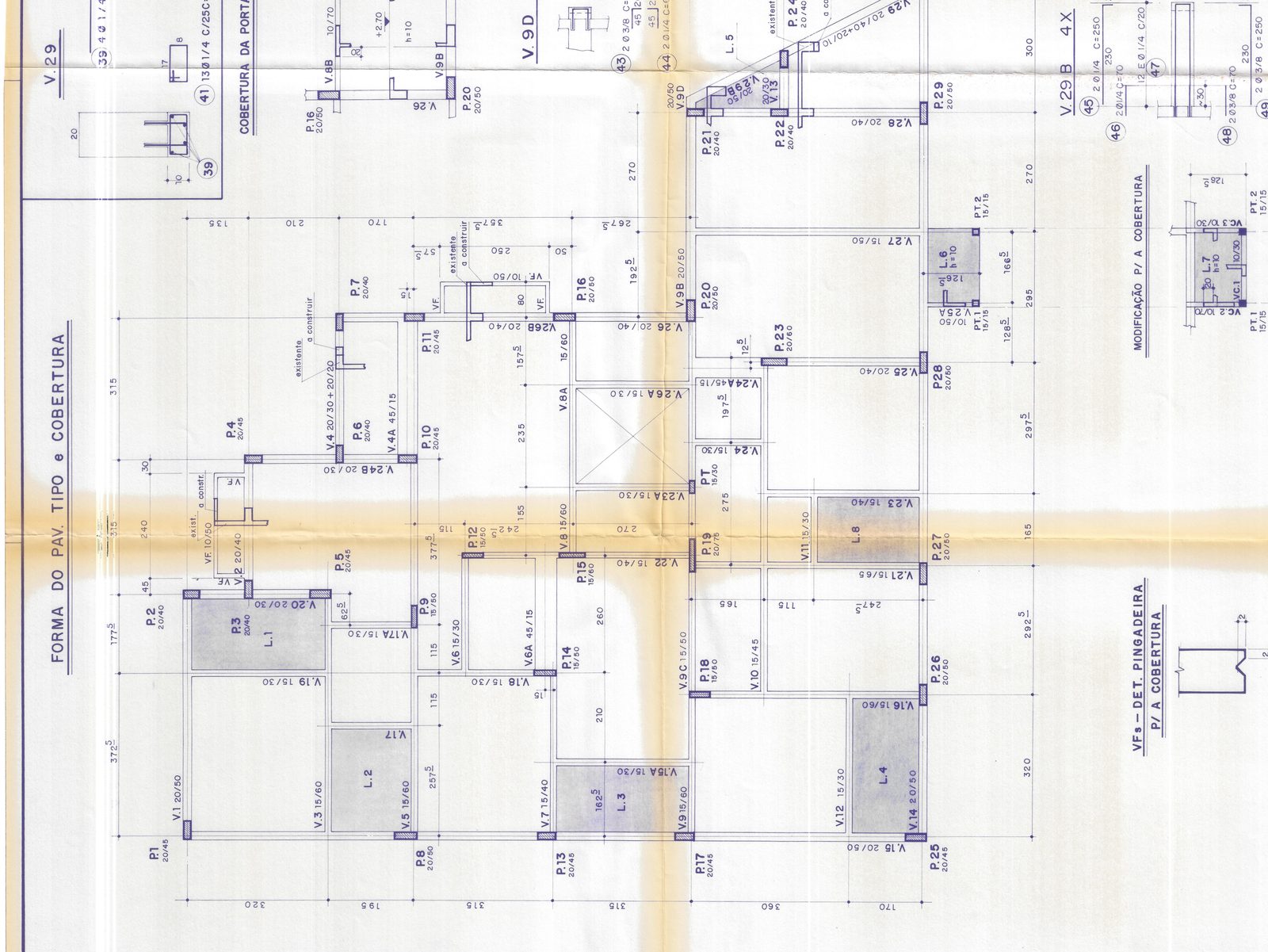

Planta complementar — tipo e cobertura
Planta complementar mostrando elementos estruturais dos andares tipo e cobertura, incluindo posição de reforços e detalhes construtivos.
