Símbolos e Legendas
Referência visual dos símbolos mais comuns encontrados nas plantas de engenharia do edifício. Quando você encontrar um símbolo que não reconhece em uma prancha, consulte esta página.
Símbolos elétricos
Os símbolos abaixo aparecem nas pranchas E-01 a E-04 (instalações elétricas).

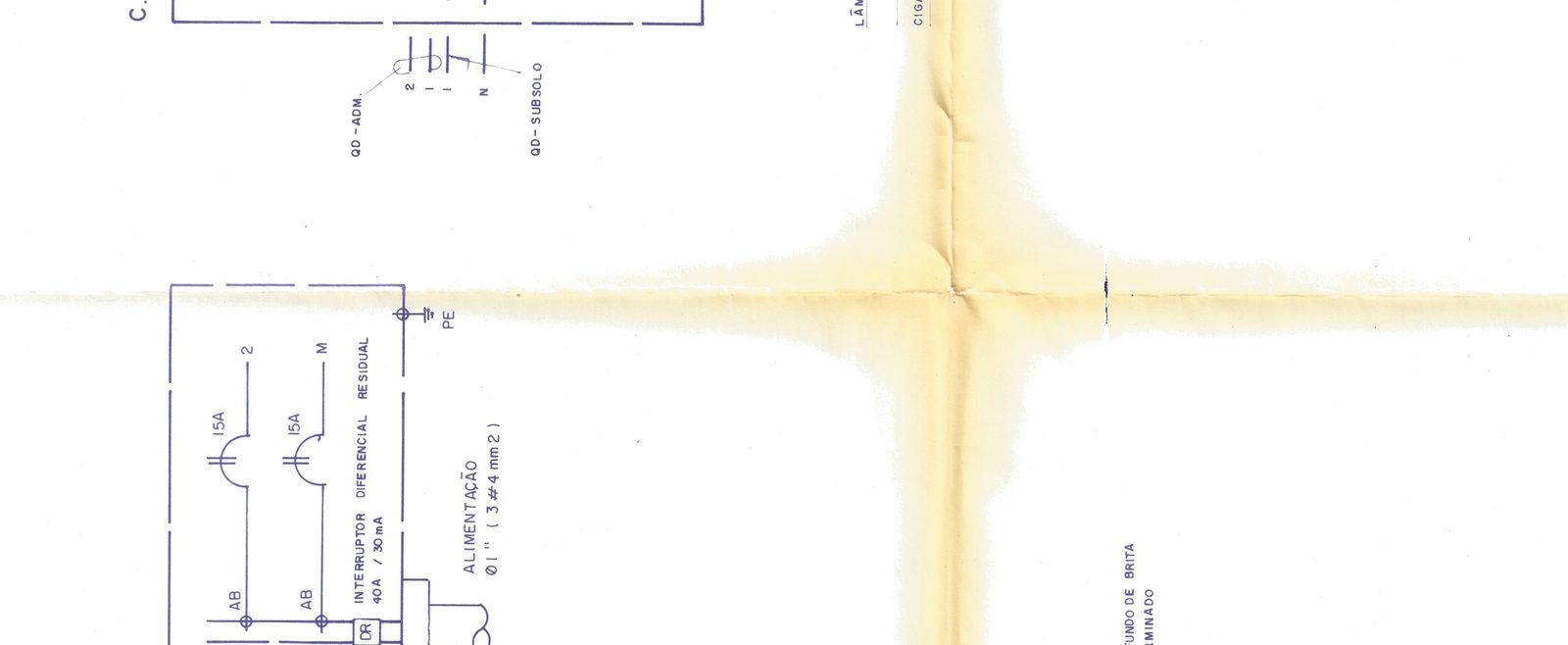

Recorte da prancha E-02 com notas e convenções usadas no projeto elétrico.
Símbolos mais comuns
| Símbolo na planta | O que significa |
|---|---|
| Círculo com X dentro | Ponto de luz no teto — local onde vai a luminária |
| Retângulo na parede | Tomada de uso geral |
| Retângulo com traço | Tomada específica (chuveiro, ar condicionado, etc.) |
| Pequeno traço ao lado de símbolo | Interruptor — liga/desliga a luz |
| Dois tracinhos paralelos | Interruptor duplo (two-way / paralelo) |
| Linha saindo dos pontos | Eletroduto — tubo por onde passam os fios |
| Número junto à linha (ex: 2x2,5) | Fiação — quantidade e bitola dos fios (2 fios de 2,5mm²) |
| Quadrado com "QD" | Quadro de distribuição — caixa de disjuntores |
Diagrama unifilar — como ler

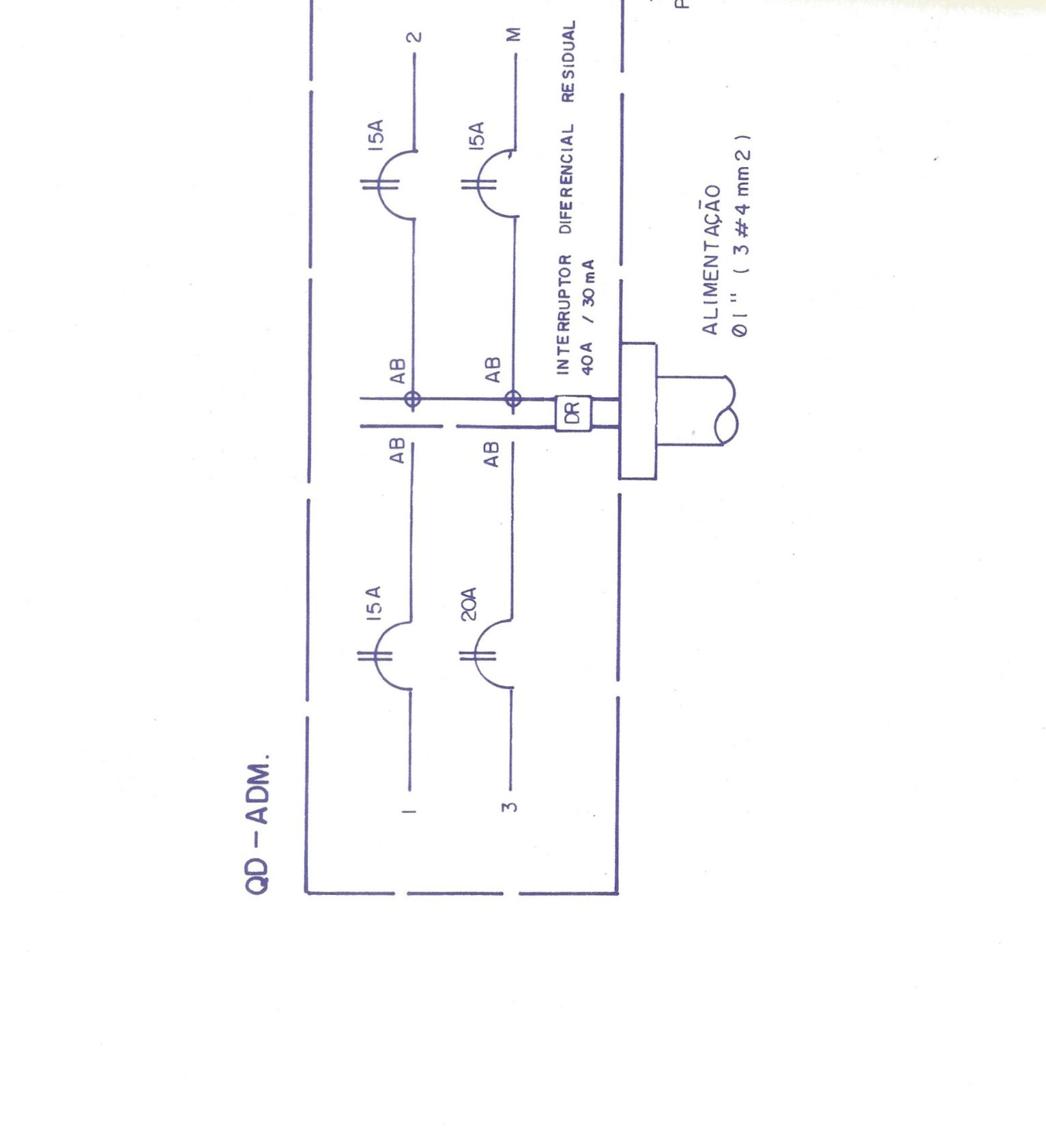

Diagrama unifilar do quadro de distribuição (QD-ADM). Os símbolos curvos com traços representam disjuntores (15A, 20A), os números indicam os circuitos, e "DR" é o interruptor diferencial residual (proteção contra choque).
Como interpretar:
- Cada ramo vertical é um circuito protegido por seu próprio disjuntor
- O número do disjuntor (15A, 20A) indica a capacidade em amperes
- DR = Dispositivo Diferencial Residual — protege contra choques elétricos
- AB = designação dos circuitos que alimentam os pontos no apartamento
- A alimentação entra pela direita e se distribui para os circuitos pela esquerda
Símbolos hidráulicos
Os símbolos abaixo aparecem nas pranchas H-01 (água) e H-02 (esgoto).
Tubulações de água (H-01)
| Símbolo na planta | O que significa |
|---|---|
| Linha vertical grossa | Coluna de água — tubo que sobe pelo prédio |
| Linha horizontal saindo da coluna | Ramal — derivação para o apartamento |
| "Ø" seguido de número | Diâmetro do tubo em milímetros (ex: Ø25 = 25mm) |
| Símbolo de "T" ou "+" | Conexão entre tubulações |
| Válvula / "R" | Registro — onde se pode cortar a água |
| Círculo com "H" | Hidrante — ponto de combate a incêndio |
Tubulações de esgoto (H-02)
| Símbolo na planta | O que significa |
|---|---|
| Linha vertical grossa descendente | Tubo de queda (TQ) — esgoto desce por gravidade |
| Linha vertical subindo até o teto | Coluna de ventilação (CV) — permite entrada de ar |
| Seta para baixo | Direção do fluxo de esgoto |
| Retângulo no subsolo | Caixa de inspeção — acesso para manutenção |
| "CG" | Caixa de gordura — filtra gordura antes do esgoto |
Símbolos estruturais
Os símbolos abaixo aparecem nas pranchas 1/4 a 4/4 (projeto estrutural).
| Símbolo na planta | O que significa |
|---|---|
| Retângulo hachurado (preenchido) | Pilar — coluna vertical de concreto que sustenta o prédio |
| Linha entre pilares com número (V1, V2...) | Viga — barra horizontal de concreto |
| Área delimitada por vigas (L1, L2...) | Laje — placa horizontal (piso/teto) |
| "20x50" ao lado de viga | Seção — largura x altura em centímetros |
| Círculos dentro de retângulos | Estacas dentro dos blocos de fundação |
| "Ø10 c/15" | Armação — barras de 10mm a cada 15cm |
| Tabela no canto | Resumo de aço — quantidades totais de material |
Símbolos arquitetônicos
Os símbolos abaixo aparecem nas pranchas 02/10 e 03/10 (pavimento tipo).
| Símbolo na planta | O que significa |
|---|---|
| Linhas grossas duplas | Paredes |
| Arco saindo da parede | Porta — o arco mostra o sentido de abertura |
| Traços paralelos na parede | Janela |
| Números entre setas | Cotas — medidas reais em metros |
| Triângulo com número | Nível — altura em relação ao térreo (0,00) |
| Linha tracejada | Projeção — elemento acima ou abaixo do nível mostrado |
| "W.C." | Banheiro (Water Closet) |
| "A.S." ou "A. Serv." | Área de serviço |
Como ler cotas (medidas)
As cotas são as medidas indicadas nas plantas. Aparecem como números posicionados entre setas ou traços de cota.

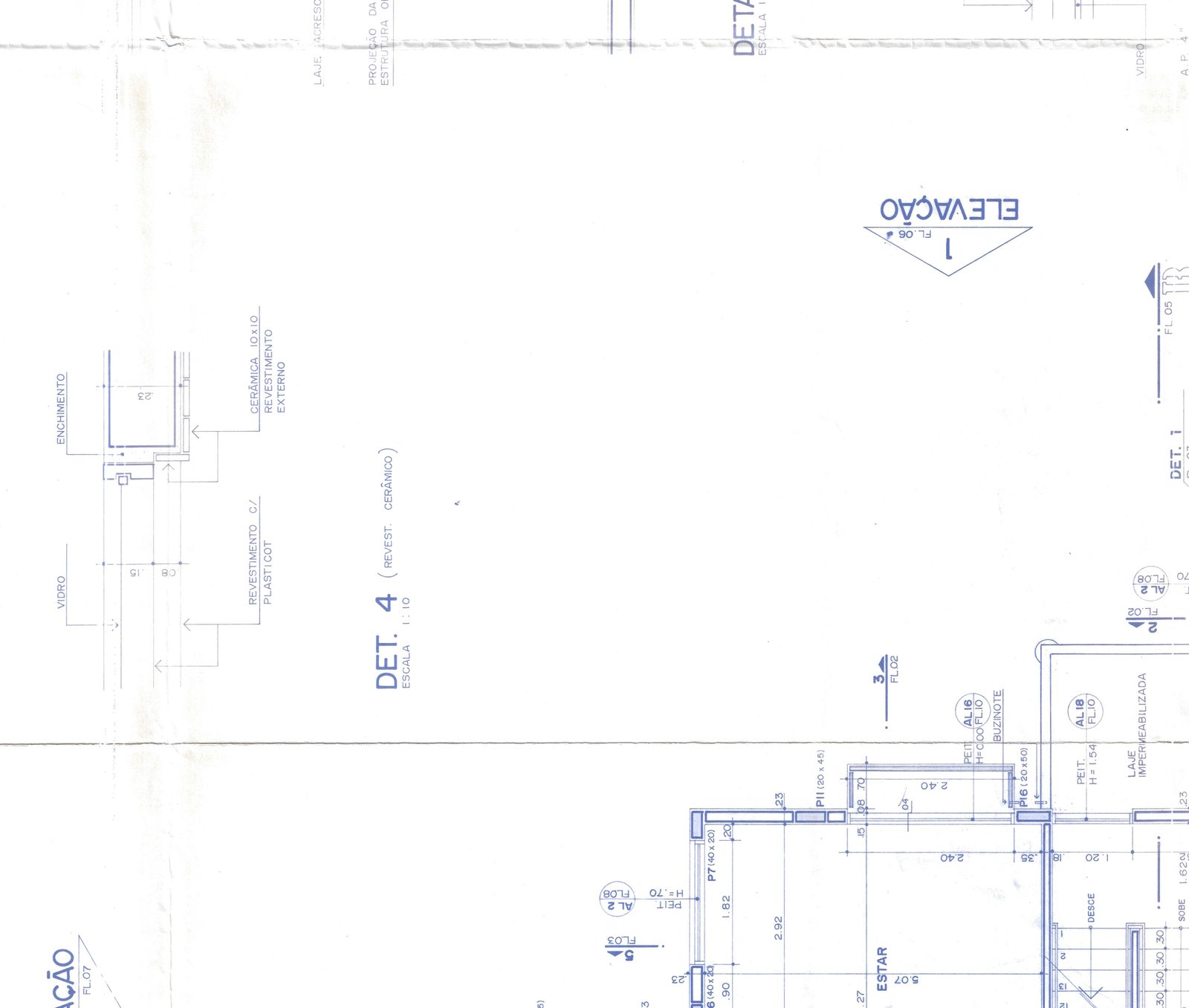

Exemplo de cotas na planta do pavimento tipo. Os números entre as setas indicam a dimensão real do ambiente em metros. Para converter: na escala 1:50, cada 1 cm no papel = 50 cm (0,5 m) na realidade.
Regras para ler cotas
- Unidade: geralmente em metros (ex: 2,80 = 2 metros e 80 centímetros)
- Direção: cotas horizontais medem largura, verticais medem profundidade
- Cota total vs. parcial: cotas maiores (mais externas) mostram a dimensão total; cotas menores (mais internas) mostram subdivisões
- Escala: se a cota não está escrita, use a escala da prancha para medir
- 1:50 → 1 cm no papel = 50 cm real = 0,50 m
- 1:20 → 1 cm no papel = 20 cm real = 0,20 m
- 1:25 → 1 cm no papel = 25 cm real = 0,25 m
Sempre confie nos números escritos (cotas) em vez de medir com régua no PDF. Os números são exatos; medir no PDF pode ter distorção dependendo da impressão ou escaneamento.
