Estrutural — Fundações
Prancha 1/4 · Escala 1:20 · Data: 23/04/93 · Eng. Z. de Sá
Resumo
Esta planta mostra as fundações do edifício — a parte que fica enterrada no solo e sustenta todo o peso do prédio. É como a "raiz" da construção. Aqui estão os blocos de concreto, as estacas cravadas no solo e as vigas que conectam tudo.
O que você encontra aqui
- Planta de locação das fundações — vista de cima mostrando onde cada elemento fica no terreno
- Blocos de fundação — peças grandes de concreto que ficam sobre as estacas
- Estacas — elementos longos cravados no solo profundo
- Vigas baldrame — vigas que ficam no nível do solo conectando os blocos
- Detalhes de armação — como o aço é posicionado dentro de cada bloco
- Tabela de resumo de aço — quantidade total de aço CA-50 e CA-60 usada
Como ler esta planta
- A planta maior mostra a posição de todos os blocos e estacas vistos de cima
- Retângulos com números (ex: B1, B2) são os blocos de fundação — cada um apoia um pilar
- Círculos pequenos dentro dos blocos representam as estacas
- Linhas conectando blocos são as vigas baldrame (vigas no nível do solo)
- Detalhes ao redor mostram cortes dos blocos com a posição das barras de aço
- Números como "Ø10 c/15" significam: barras de 10mm de diâmetro, espaçadas de 15 em 15 cm
- A tabela de resumo no canto lista todo o aço necessário
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Bloco | Peça de concreto armado que recebe o pilar e distribui a carga para as estacas |
| Estaca | Elemento vertical cravado no solo para alcançar camadas resistentes |
| Viga baldrame | Viga que fica ao nível do solo, conectando os blocos de fundação |
| Armação | Barras de aço (vergalhões) posicionadas dentro do concreto |
| CA-50 | Tipo de aço com resistência de 50 kgf/mm² (barras mais grossas) |
| CA-60 | Tipo de aço com resistência de 60 kgf/mm² (barras mais finas/arames) |
| Ø | Diâmetro da barra de aço em milímetros |
| c/ | "A cada" — espaçamento entre barras (ex: c/15 = uma barra a cada 15 cm) |
| Fck ≥ 15 MPa | Resistência mínima do concreto à compressão |
Destaques Visuais

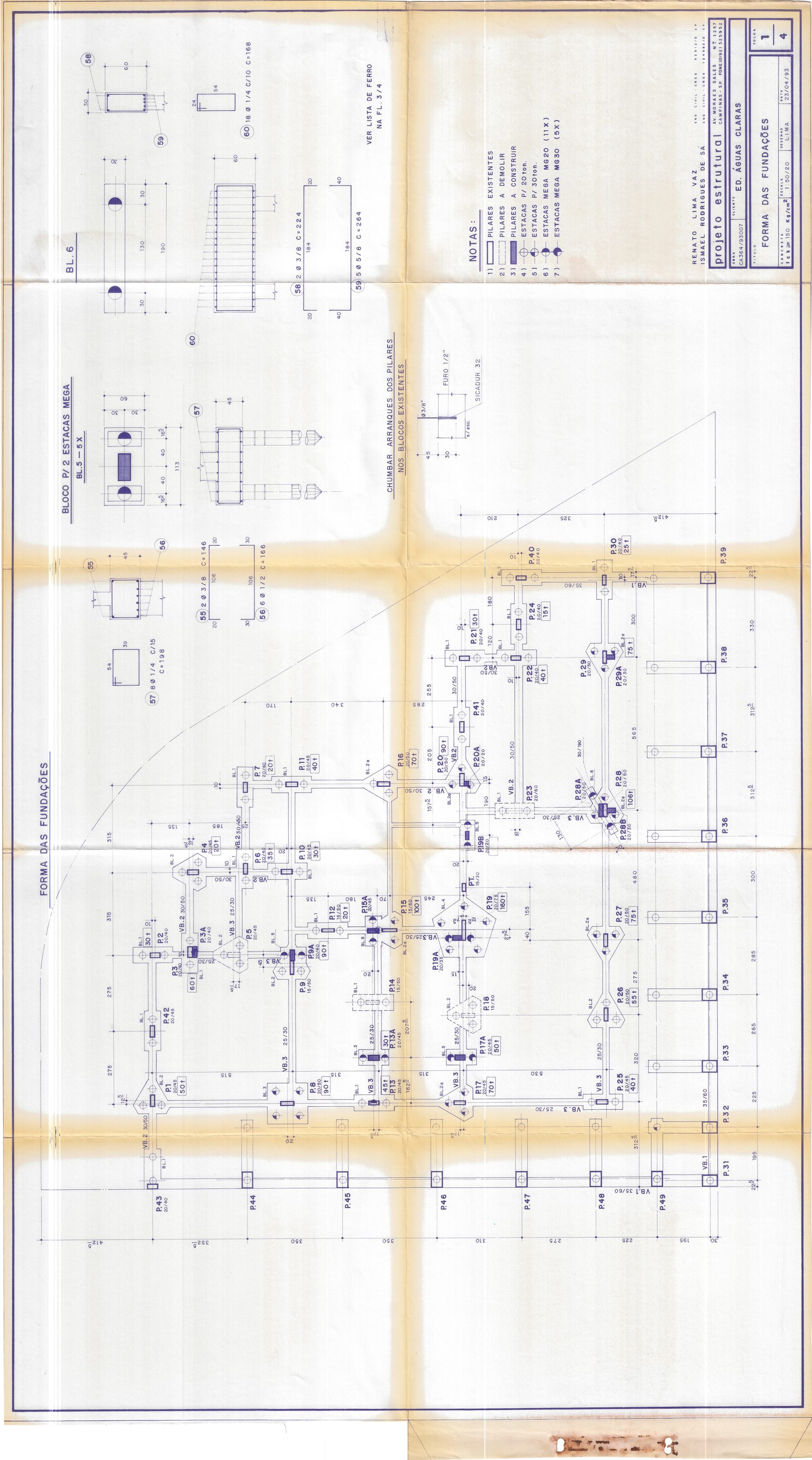

Visão geral da prancha
Prancha 1/4 completa. A metade inferior mostra a planta de locação das fundações; a metade superior contém detalhes dos blocos e a tabela de aço.

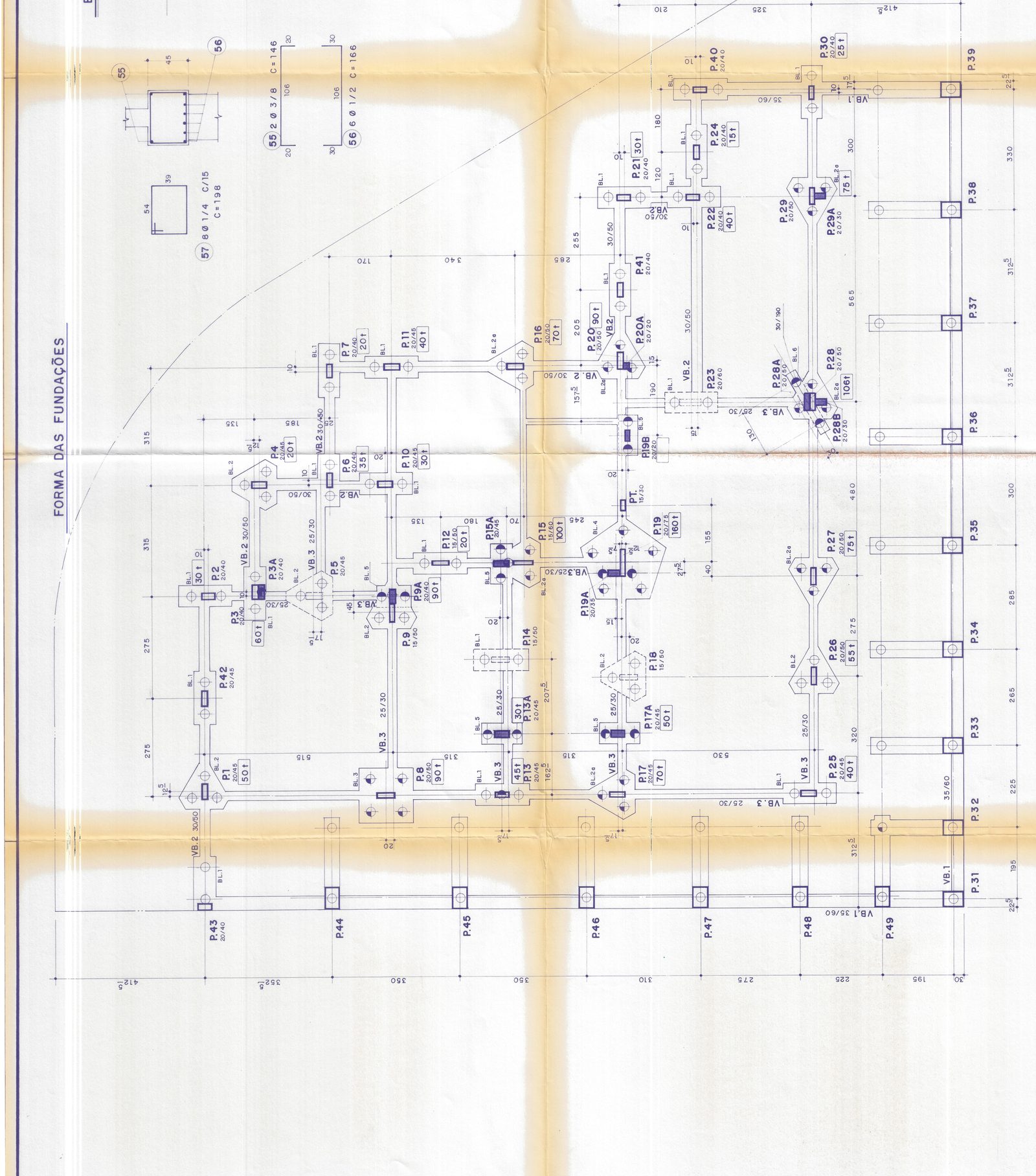

Planta de locação das fundações
Vista de cima mostrando a posição de todos os blocos de fundação e estacas. Cada retângulo com número (B1, B2...) é um bloco que apoia um pilar. As linhas que conectam os blocos são as vigas baldrame.
Detalhes dos blocos e armação
Cortes dos blocos de fundação mostrando como as barras de aço são posicionadas dentro do concreto. Os círculos representam as estacas e os traços são as barras (vergalhões).
Tabela de resumo de aço
Tabela com as quantidades totais de aço CA-50 e CA-60 necessárias para as fundações.
