Estrutural — Pavimento Térreo (Formas)
Prancha 2/4 · Escala 1:20 · Data: 24/04/93 · Eng. Z. de Sá (Lima)
Resumo
Esta planta mostra a forma da estrutura do pavimento térreo — ou seja, a posição e dimensões de todos os pilares, vigas e lajes que compõem o andar térreo. "Forma" é o desenho que indica onde montar os moldes de madeira antes de despejar o concreto.
O que você encontra aqui
- Planta de formas do térreo — posição de todos os elementos estruturais
- Pilares — identificados por números (P1, P2, etc.) com suas dimensões
- Vigas — identificadas por números (V1, V2, etc.) com comprimento e seção
- Lajes — identificadas por números (L1, L2, etc.) com espessura
- Dimensões de cada elemento (largura x altura)
- Cotas — medidas de posicionamento entre elementos
Como ler esta planta
- Quadrados ou retângulos hachurados são os pilares (vistos de cima) — eles sustentam o peso
- Linhas entre pilares são as vigas — cada uma tem um número (V1, V2...)
- Áreas delimitadas por vigas são as lajes — os pisos/tetos
- Números como "20x50" ao lado de uma viga significam: 20 cm de largura por 50 cm de altura
- Números em círculos dentro das lajes indicam a identificação da laje e sua espessura
- Cotas (números com setas) mostram distâncias entre elementos em centímetros
Esta é a planta que mostra onde estão os pilares e vigas do pavimento térreo. Se precisar fazer uma reforma ou passar uma tubulação, verifique aqui se não está na posição de um elemento estrutural.
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Forma | Planta que mostra posição e dimensões dos elementos — serve para montar os moldes |
| Pilar (P) | Coluna vertical de concreto que sustenta o prédio |
| Viga (V) | Barra horizontal que conecta pilares e sustenta as lajes |
| Laje (L) | Placa horizontal de concreto — o piso de cada andar |
| Seção | Dimensões da "fatia" de um elemento: largura x altura |
| Cota | Medida indicada no desenho, em centímetros ou metros |
| Nível | Altura em relação a um ponto de referência (geralmente o térreo = 0,00) |
Destaques Visuais
Visão geral da prancha
Prancha 2/4 completa — planta de formas do pavimento térreo com a posição de todos os elementos estruturais.
Planta de formas
Posição de todos os pilares (retângulos hachurados), vigas (linhas com V1, V2...) e lajes (áreas entre vigas, L1, L2...). Os números indicam dimensões: ex. "20x50" = viga de 20cm de largura por 50cm de altura.

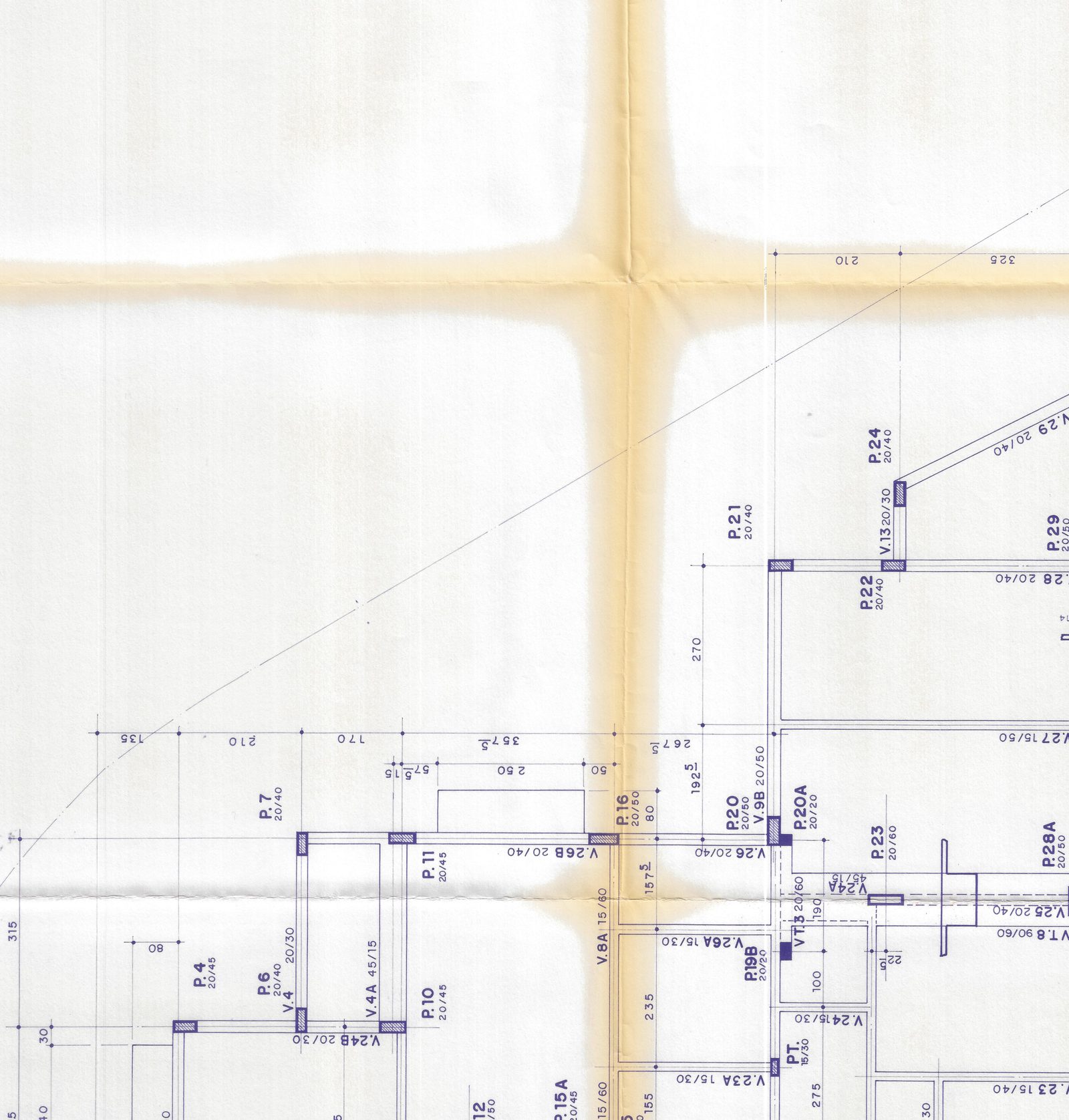

Detalhe de pilares e vigas
Zoom na região central mostrando os pilares principais e as vigas que os conectam. Os pilares (P1, P2...) são os elementos que sustentam todo o peso do prédio — nunca devem ser removidos ou alterados.
