Plantas Elétricas
As plantas elétricas mostram toda a instalação elétrica do edifício Residencial Águas Claras: onde passam os fios, onde ficam as tomadas, interruptores, pontos de luz, quadros de distribuição e como a energia chega do poste até cada apartamento.
O que é um projeto elétrico?
O projeto elétrico é como o "mapa dos fios" do prédio. Ele define:
- Quantos circuitos (grupos de fios) cada apartamento tem
- Onde ficam as tomadas e interruptores
- Qual a capacidade de cada circuito (para não sobrecarregar)
- Por onde os fios passam dentro das paredes e lajes

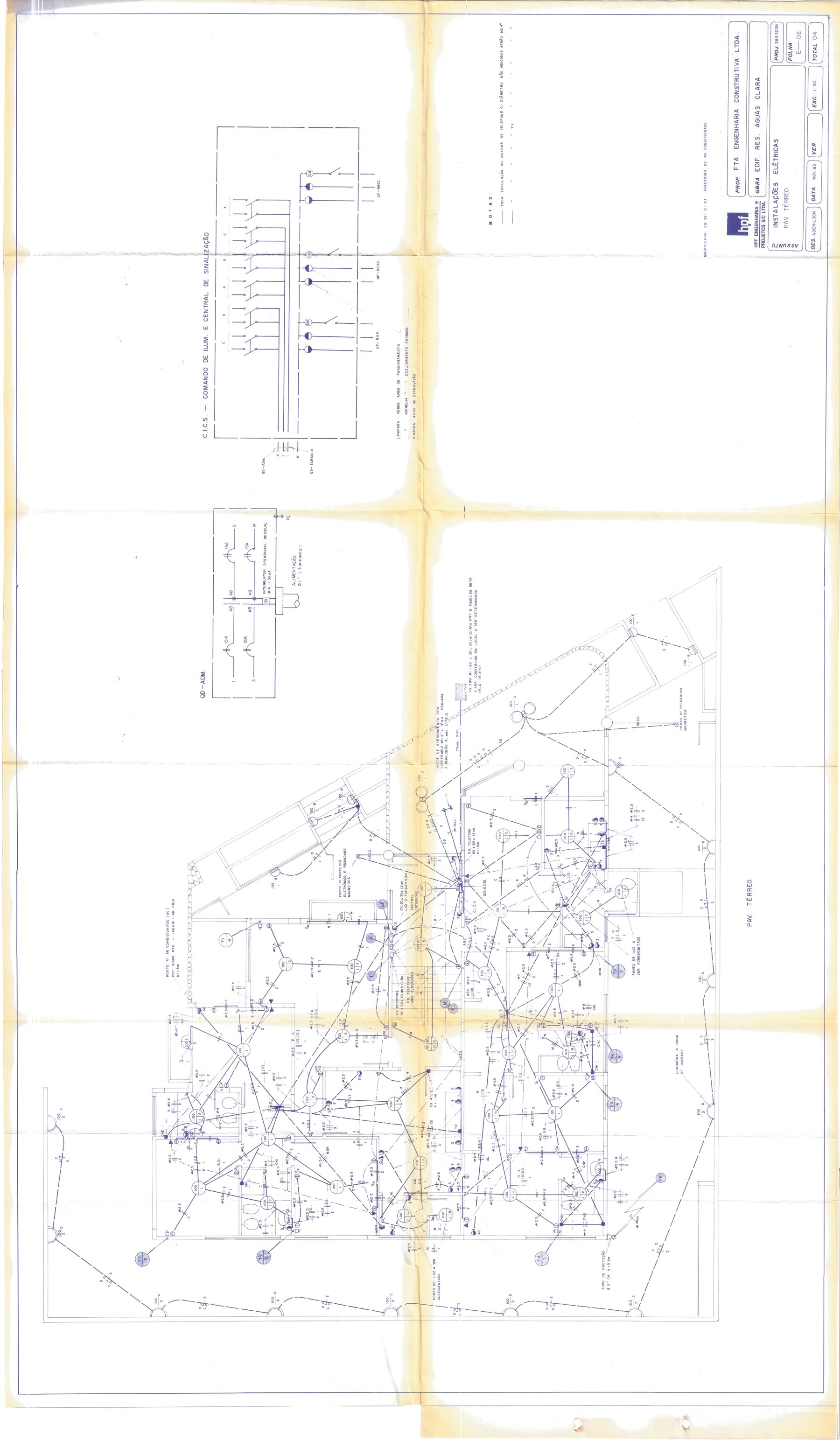

Exemplo: Prancha E-02 mostrando os circuitos elétricos do pavimento tipo.
Pranchas disponíveis
| Prancha | Título | O que mostra |
|---|---|---|
| E-01 | Instalações Elétricas — Subsolo | Instalação elétrica da garagem e áreas técnicas no subsolo |
| E-02 | Instalações Elétricas — Pavimento Tipo | Circuitos elétricos do andar dos apartamentos |
| E-03 | Instalações Elétricas — Cobertura e Caixa d'Água | Elétrica da cobertura, casa de máquinas e caixa d'água |
| E-04 | Instalações Elétricas — Bombas | Instalação elétrica do sistema de bombas |
Informações do projeto
- Empresa: FTA Engenharia Construtiva Ltda.
- Projeto nº: 3893228
- Total de pranchas: 4
- Escala: 1:50
- Data: Janeiro/1994
Para leigos
Se você precisa fazer alguma manutenção elétrica no apartamento, as pranchas mais úteis são a E-02 (que mostra onde estão os circuitos do seu andar) e a E-01 (que mostra a entrada de energia e o quadro geral no subsolo).
