Esquema Vertical de Esgoto
Prancha H-02 · Folha 2 de 5 · Escala 1:50 · Data: T/93
Resumo
Esta planta mostra o sistema de esgoto do edifício — como a água usada (dos vasos sanitários, pias, chuveiros e ralos) é coletada e levada para a rede pública de esgoto. O sistema funciona por gravidade: a água desce naturalmente dos andares superiores até o subsolo.
O que você encontra aqui
- Esquema vertical de esgoto — diagrama mostrando as tubulações de esgoto de cima a baixo
- Colunas de esgoto — tubos verticais que coletam esgoto de todos os andares
- Tubos de queda — canos por onde a água usada desce
- Tubos de ventilação — canos que sobem até o telhado para permitir a entrada de ar (evitam mau cheiro e ajudam o escoamento)
- Ramais de esgoto — conexões de cada apartamento às colunas
- Caixas de inspeção — pontos no subsolo para manutenção e limpeza
Como ler esta planta
- Leia de cima para baixo — o esgoto desce por gravidade
- Linhas verticais grossas são as colunas de esgoto (tubos de queda)
- Linhas mais finas que sobem são os tubos de ventilação
- Números ao lado dos canos indicam o diâmetro (ex: Ø100 = cano de 100mm, usado em vasos sanitários)
- Setas indicam a direção do fluxo — sempre para baixo no esgoto
- Na base (subsolo) os tubos horizontais levam o esgoto até a rede da rua
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Tubo de queda (TQ) | Tubo vertical por onde desce o esgoto |
| Coluna de ventilação (CV) | Tubo vertical que sobe até o telhado para ventilar o sistema |
| Ramal de esgoto | Tubo que conecta os aparelhos do apartamento à coluna |
| Ramal de descarga | Tubo que sai diretamente do vaso sanitário |
| Caixa de inspeção (CI) | Caixa no subsolo que permite acesso para limpeza e manutenção |
| Caixa de gordura | Caixa que retém gordura da pia da cozinha antes de ir para o esgoto |
| Ø | Diâmetro do tubo em milímetros |
| Sifão | Curva no cano que retém água e impede a volta de mau cheiro |
O diâmetro dos canos de esgoto nunca deve ser reduzido na direção do fluxo. Se o cano do vaso sanitário é de 100mm, o tubo de queda precisa ter pelo menos 100mm também. Isso é fundamental para evitar entupimentos.
Destaques Visuais
Visão geral da prancha

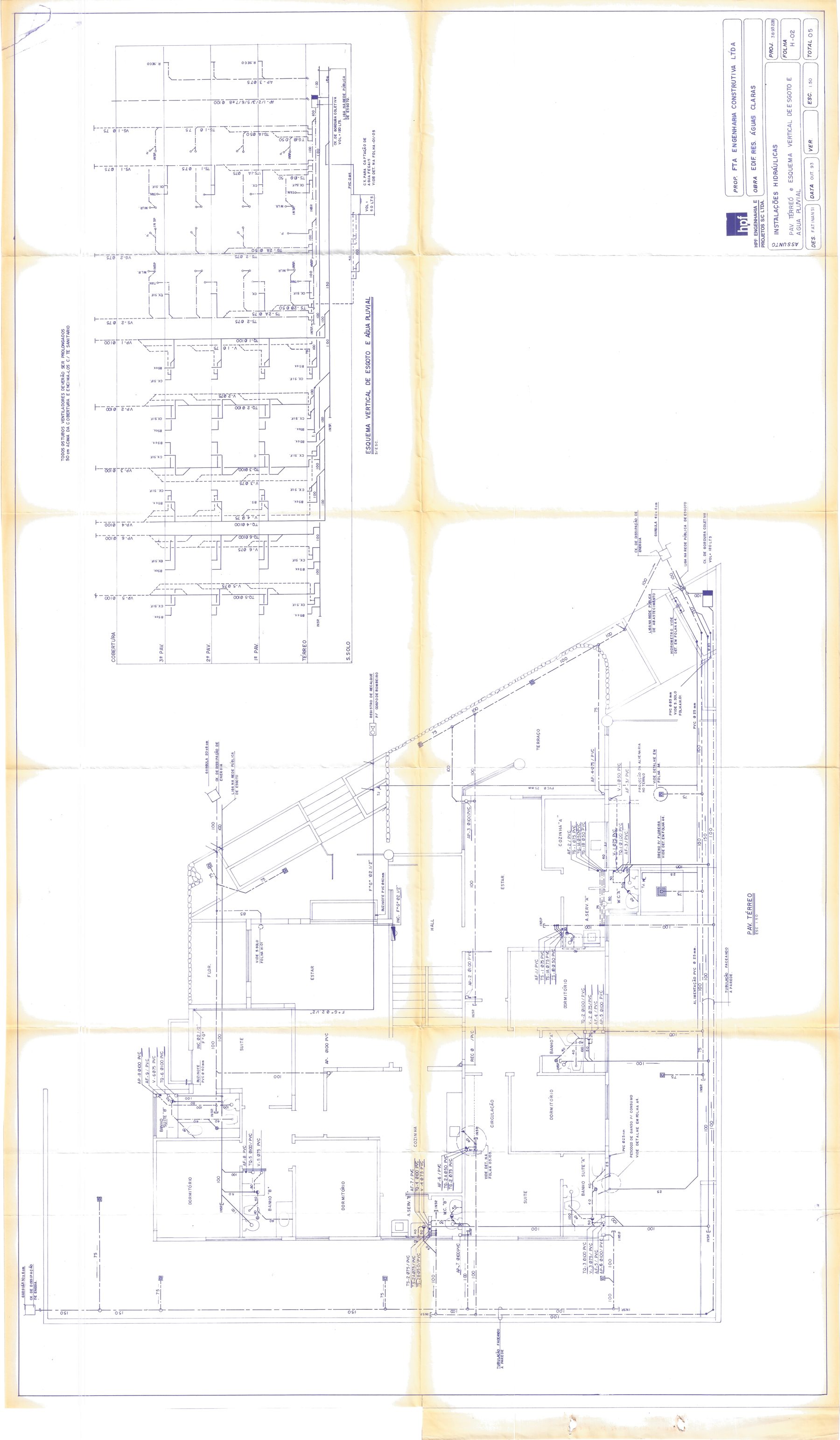

Prancha H-02 completa. À esquerda, o esquema vertical de esgoto; à direita, a planta do pavimento com as tubulações de esgoto.
Esquema vertical de esgoto

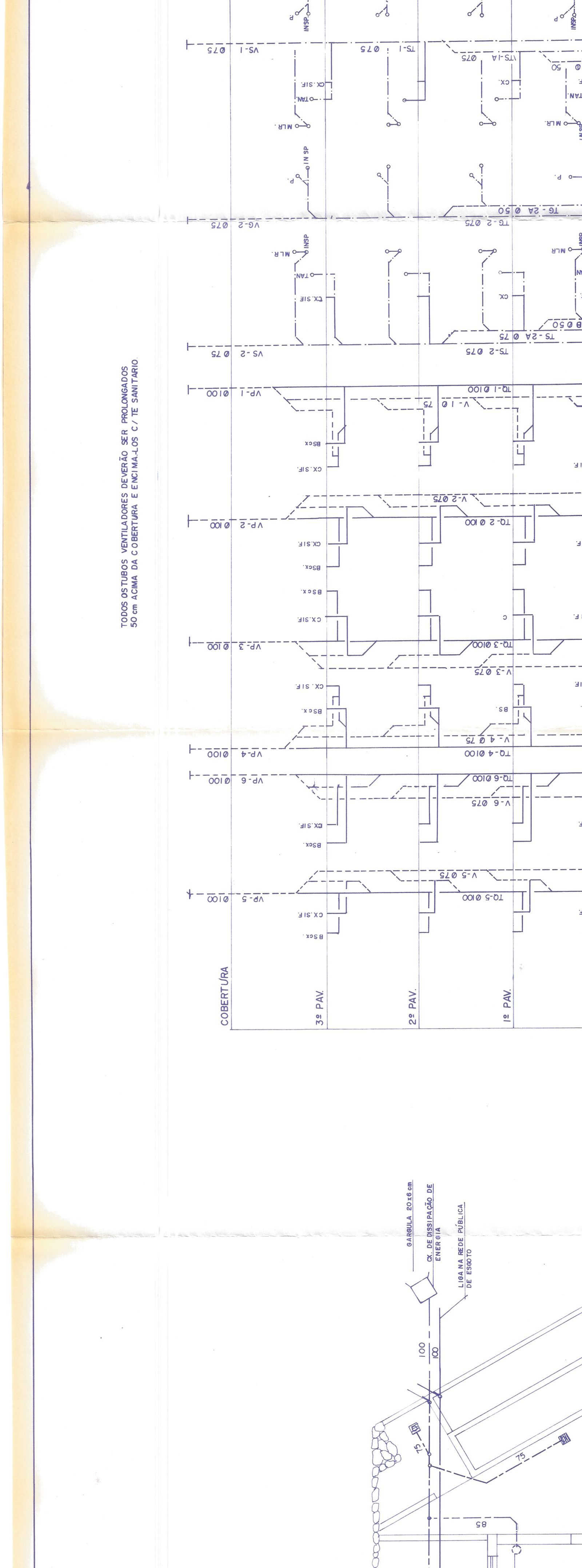

O prédio visto de lado, mostrando todo o sistema de esgoto de cima a baixo. Os tubos de queda (TQ) descem por gravidade e as colunas de ventilação (CV) sobem até o telhado. Os números indicam os diâmetros — note que nunca diminuem na direção do fluxo.
Planta do pavimento — esgoto

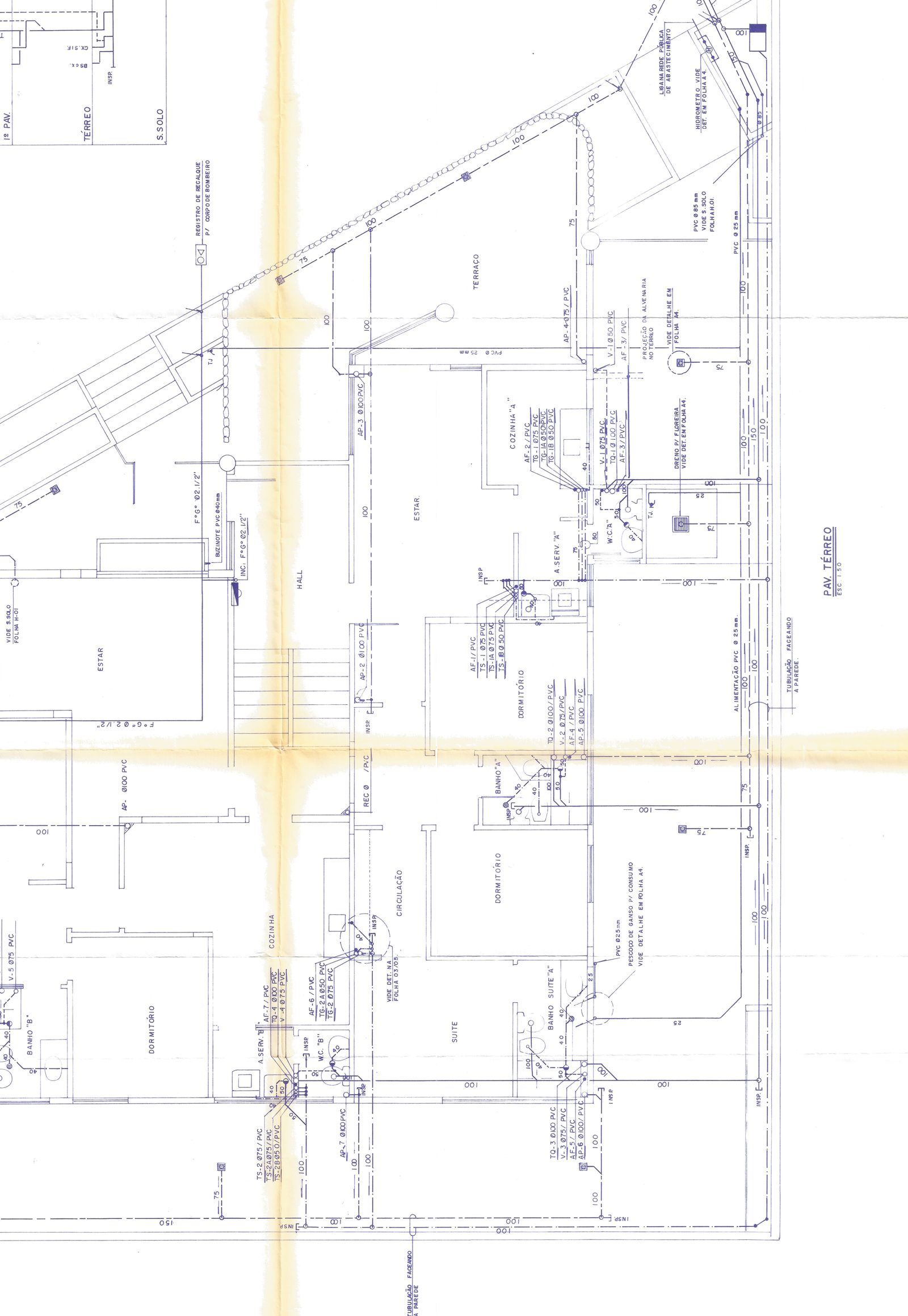

Vista de cima do andar tipo mostrando as tubulações de esgoto: como cada aparelho (vaso, pia, ralo, chuveiro) se conecta aos tubos de queda.
Detalhe das conexões do andar

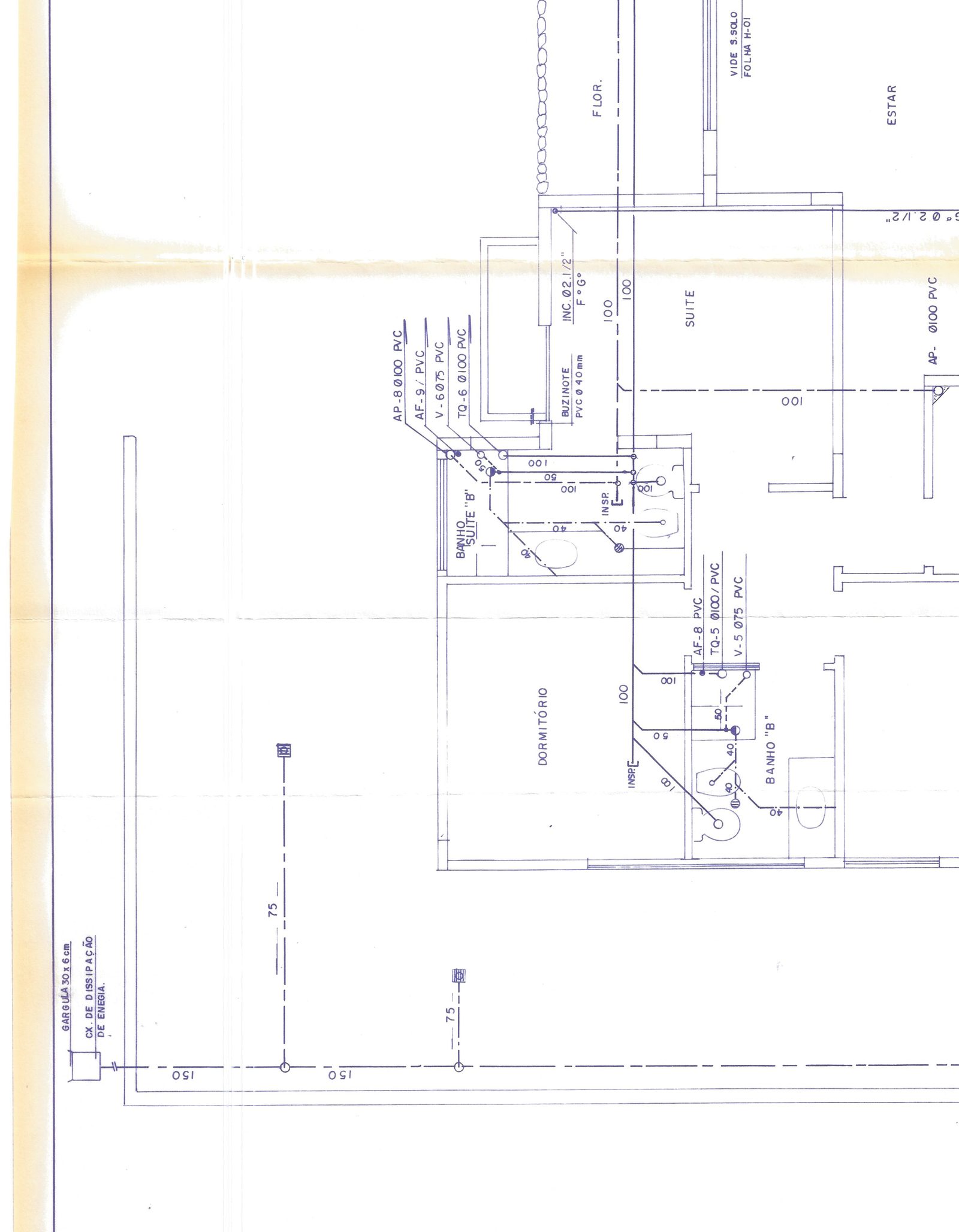

Detalhe das conexões de esgoto no andar tipo — como os ramais de cada apartamento se ligam às colunas verticais.
Caixas de inspeção no subsolo
Caixas de inspeção (CI) no subsolo — pontos de acesso para manutenção e desentupimento. O esgoto é coletado nas CIs e direcionado à rede pública.
