Estrutural — Pavimento Térreo (Armação)
Prancha 3/4 · Escala 1:20 · Data: 20/05/93 · Eng. Z. de Sá (Lima)
Resumo
Esta planta complementa a prancha 2/4 e mostra o detalhamento da armação (barras de aço) da estrutura do pavimento térreo. Enquanto a prancha de formas mostra "onde" ficam os elementos, esta mostra "o que tem dentro" — como as barras de aço são posicionadas dentro das vigas, pilares e lajes.
O que você encontra aqui
- Detalhamento de armação das vigas — posição e quantidade de cada barra de aço
- Armação dos pilares — barras longitudinais e estribos
- Armação das lajes — malha de aço (barras cruzadas)
- Tabela de resumo de aço — quantidade total de cada tipo e bitola de aço
- CA-50: barras mais grossas (estruturais)
- CA-60: barras mais finas e arames (estribos e distribuição)
- Detalhes de dobramento — como cada barra é cortada e dobrada
Como ler esta planta
- Vigas são mostradas "abertas" — como se fossem cortadas e esticadas, mostrando as barras dentro
- Linhas horizontais dentro das vigas são as barras longitudinais (resistem à flexão)
- Pequenos retângulos repetidos são os estribos (anéis de aço que abraçam as barras)
- Tabelas ao lado dos detalhes listam: número da barra, quantidade, diâmetro, comprimento
- "N1 Ø10 c/15" significa: barra nº 1, diâmetro 10mm, espaçamento de 15cm
- O quadro de resumo totaliza todo o aço em quilogramas
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Armação positiva | Barras de aço na parte inferior da viga/laje (onde o concreto é puxado/tracionado) |
| Armação negativa | Barras de aço na parte superior (sobre os apoios/pilares) |
| Estribo | Anel de aço que envolve as barras longitudinais, evitando que se separem |
| Bitola (Ø) | Diâmetro da barra de aço em milímetros |
| Comprimento (m) | Tamanho total da barra antes de ser dobrada |
| Cobrimento | Espessura de concreto entre a barra de aço e a superfície (proteção contra ferrugem) |
| CA-50 | Aço com resistência de 50 kgf/mm² — usado nas barras grossas |
| CA-60 | Aço com resistência de 60 kgf/mm² — usado nas barras finas e estribos |
| Total + 10% | Quantidade total de aço com 10% de margem para perdas de corte |
Destaques Visuais

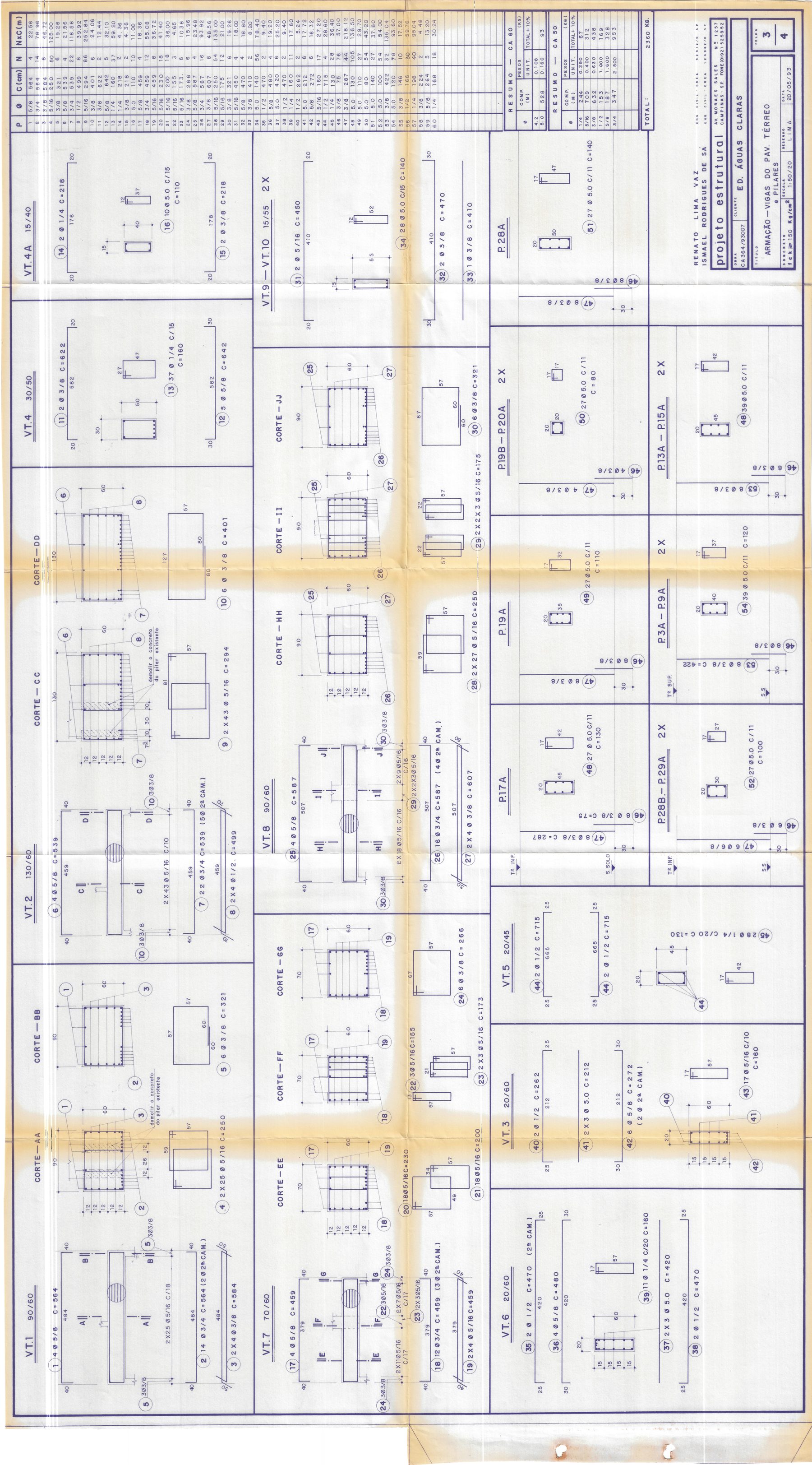

Visão geral da prancha
Prancha 3/4 completa — detalhamento de armação (barras de aço) das vigas e pilares do pavimento térreo. A tabela de resumo de aço fica no topo.

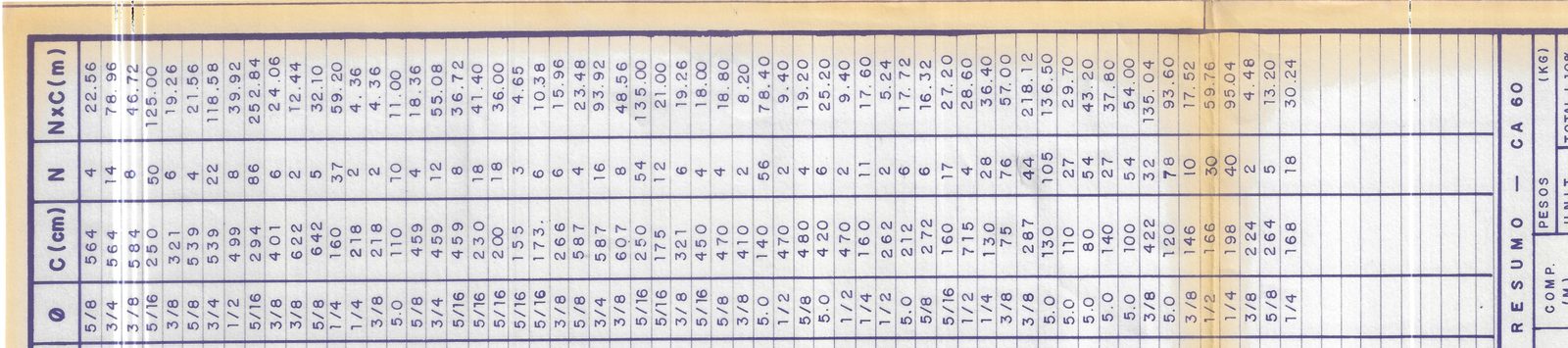

Tabela de resumo de aço
Resumo de aço CA-50 e CA-60 com quantidades por bitola, incluindo 10% de margem para perdas de corte.

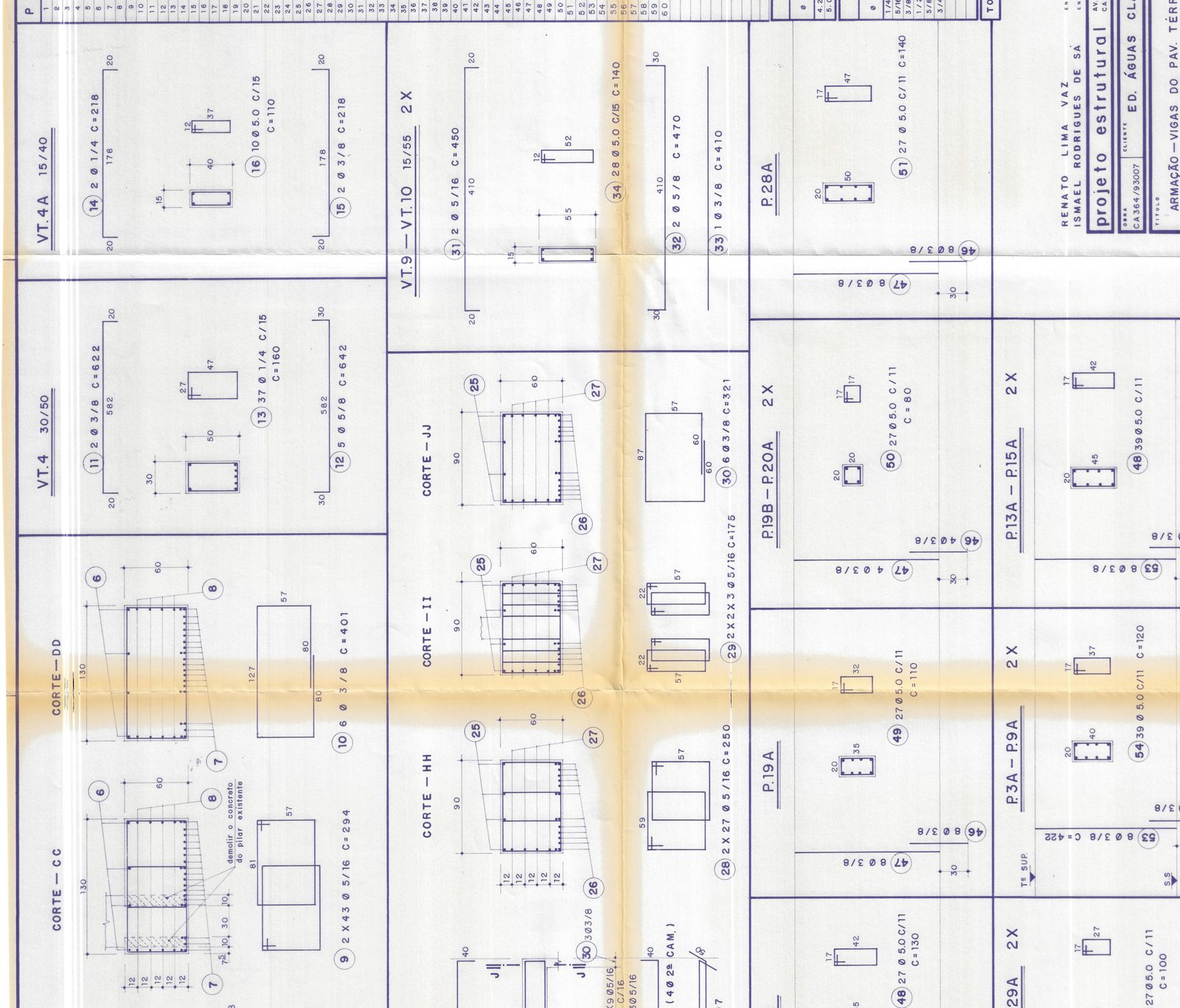

Armação das vigas
Detalhamento da armação das vigas — cada viga é mostrada "aberta" com as barras longitudinais (horizontais) e estribos (retângulos repetidos). As tabelas ao lado listam cada barra: número, diâmetro e comprimento.

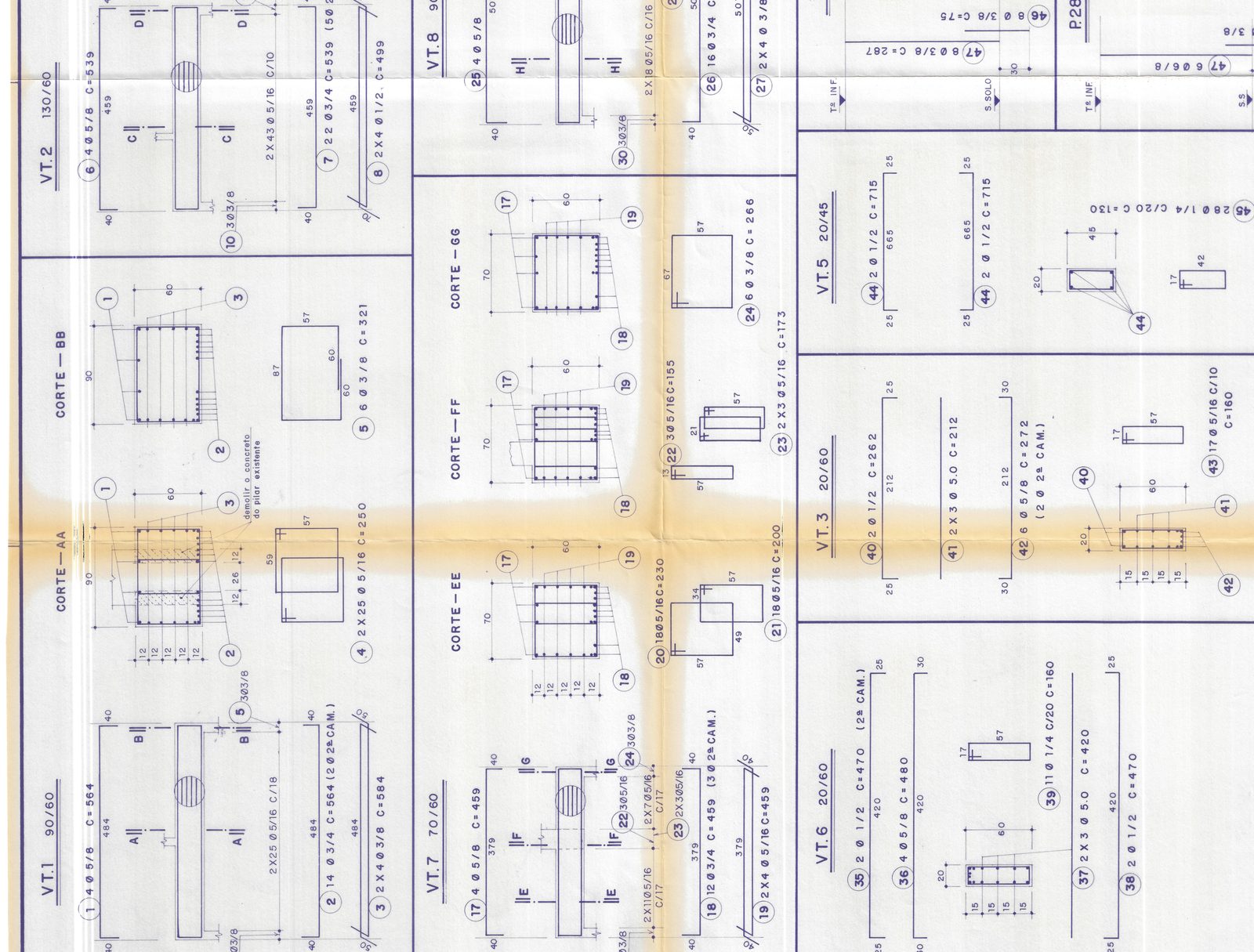

Armação dos pilares
Detalhamento da armação dos pilares — seção transversal de cada pilar mostrando as barras longitudinais e estribos. Os números identificam cada pilar (P1, P2...) com suas barras específicas.
Download
📄 Baixar PDF original — Estrutural 3 (Pav. Térreo - Armação)
