Planta do Reservatório
O reservatório (caixa d'água) é essencial para o abastecimento de água do edifício. Esta seção contém a planta estrutural do reservatório inferior — a caixa d'água que fica no subsolo.
Como funciona o sistema de água do prédio?
O edifício tem dois reservatórios:
- Reservatório inferior (subsolo) — recebe a água da rede pública da rua
- Reservatório superior (cobertura) — recebe água bombeada do inferior e distribui para os apartamentos por gravidade
A água segue este caminho:
Rede pública → Reservatório inferior → Bomba → Reservatório superior → Apartamentos

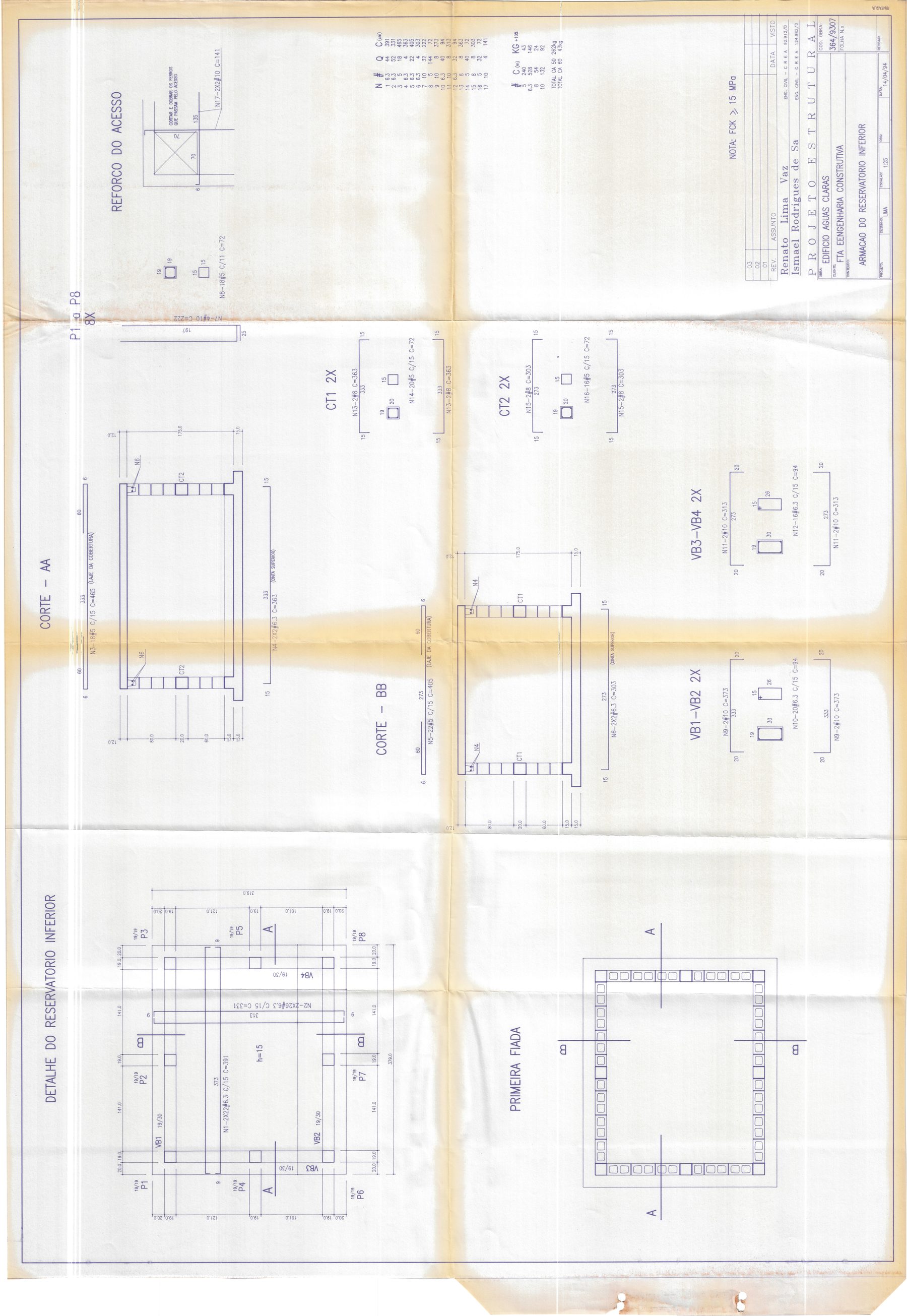

Prancha do reservatório inferior mostrando planta, cortes e detalhes da armação (barras de aço) da caixa d'água do subsolo.
Prancha disponível
| Prancha | Título | O que mostra |
|---|---|---|
| 1/1 | Armação do Reservatório Inferior | Detalhamento estrutural (aço) da caixa d'água do subsolo |
Informações do projeto
- Projeto: 364/9307
- Tipo: Estrutural Construtiva
- Concreto: Fck ≥ 15 MPa
- Escala: 1:25
- Data: 14/04/94
