Plantas Hidráulicas
As plantas hidráulicas mostram todo o sistema de água e esgoto do edifício Residencial Águas Claras: como a água chega da rua, sobe pelos andares, é distribuída nos apartamentos, e como a água usada (esgoto) desce até a rede pública.
O que é um projeto hidráulico?
O projeto hidráulico é o "mapa dos canos" do prédio. Ele define:
- Como a água potável chega a cada torneira e chuveiro
- Como a água usada é coletada e levada ao esgoto
- Onde ficam os registros para cortar a água em caso de vazamento
- Como funciona o sistema de combate a incêndio (hidrantes)

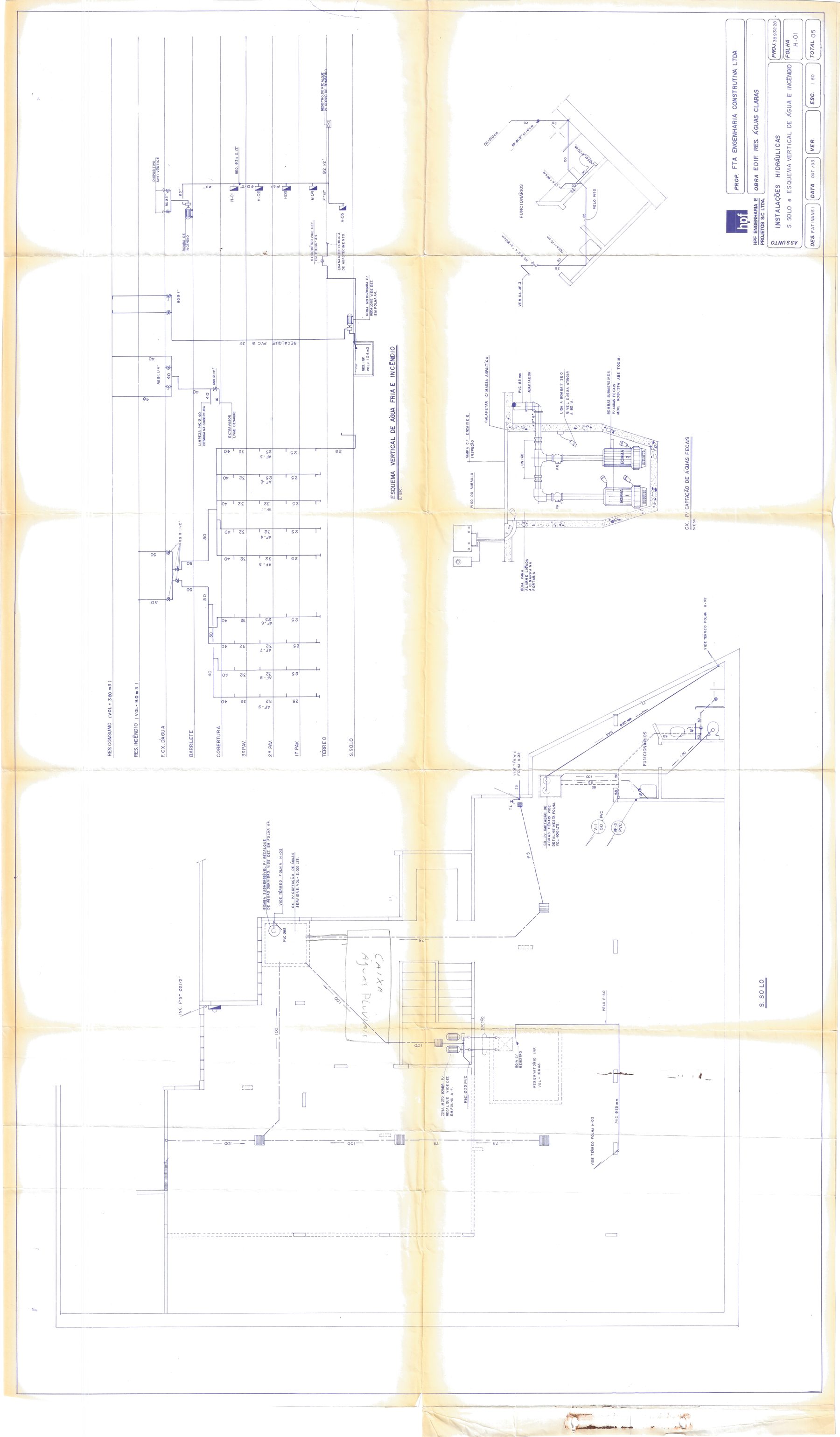

Exemplo: Prancha H-01 mostrando o esquema vertical de água fria e incêndio.
Pranchas disponíveis
| Prancha | Título | O que mostra |
|---|---|---|
| H-01 | Esquema Vertical de Água e Incêndio | Toda a tubulação de água e hidrantes, vista do prédio de lado |
| H-02 | Esquema Vertical de Esgoto | Toda a tubulação de esgoto, vista do prédio de lado |
Informações do projeto
- Empresa: FTA Engenharia Construtiva Ltda.
- Projeto nº: 3893228
- Total de pranchas: 2 (de um total de 5 do projeto hidráulico completo)
- Escala: 1:50
- Data: 1993
Para leigos
Estas plantas são do tipo "esquema vertical" — ou seja, mostram o prédio visto de lado (como se fosse cortado ao meio), com todos os canos de cima a baixo. São especialmente úteis para entender por onde passam as tubulações entre andares e onde ficam os registros de cada apartamento.
