Instalações Elétricas — Bombas
Prancha E-04 · Folha 4 de 4 · Escala 1:50 · Data: V/93
Resumo
Esta planta detalha a instalação elétrica específica do sistema de bombeamento do edifício. As bombas são responsáveis por levar a água do reservatório inferior (no subsolo) até o reservatório superior (na cobertura), garantindo o abastecimento de todos os andares.
O que você encontra aqui
- Diagrama elétrico das bombas de recalque de água
- Quadro de comando das bombas com detalhamento dos componentes
- Circuito de acionamento automático e manual
- Proteções elétricas (disjuntores, relés térmicos) dos motores
- Fiação e conexões entre o quadro de comando e os motores
Como ler esta planta
- O diagrama principal mostra o esquema de ligação entre o quadro de força e os motores das bombas
- Linhas horizontais no topo representam as fases de alimentação (energia que chega)
- Retângulos com siglas são os componentes: disjuntores (DJ), contatores (C), relés térmicos (RT)
- Linhas que descem até o símbolo de motor mostram o caminho da corrente
- Circuito de comando (fios mais finos) controla o liga/desliga automático via boia
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Bomba de recalque | Motor elétrico acoplado a uma bomba que empurra água para cima |
| Contator | Dispositivo que funciona como uma "chave automática" controlada por um sinal elétrico |
| Relé térmico | Proteção que desliga o motor se ele esquentar demais (sobrecarga) |
| Boia de nível | Sensor no reservatório que aciona a bomba automaticamente |
| Quadro de comando | Painel onde ficam todos os componentes de controle das bombas |
| Chave de partida | Conjunto de componentes que liga o motor de forma segura |
Destaques Visuais
Visão geral da prancha
Prancha E-04 completa. Mostra os diagramas de comando e força do sistema de bombeamento.
Diagrama de comando
Diagrama de comando das bombas — o circuito que controla o liga/desliga automático (via boia) e manual dos motores. Inclui contatores, relés e sinalizações.

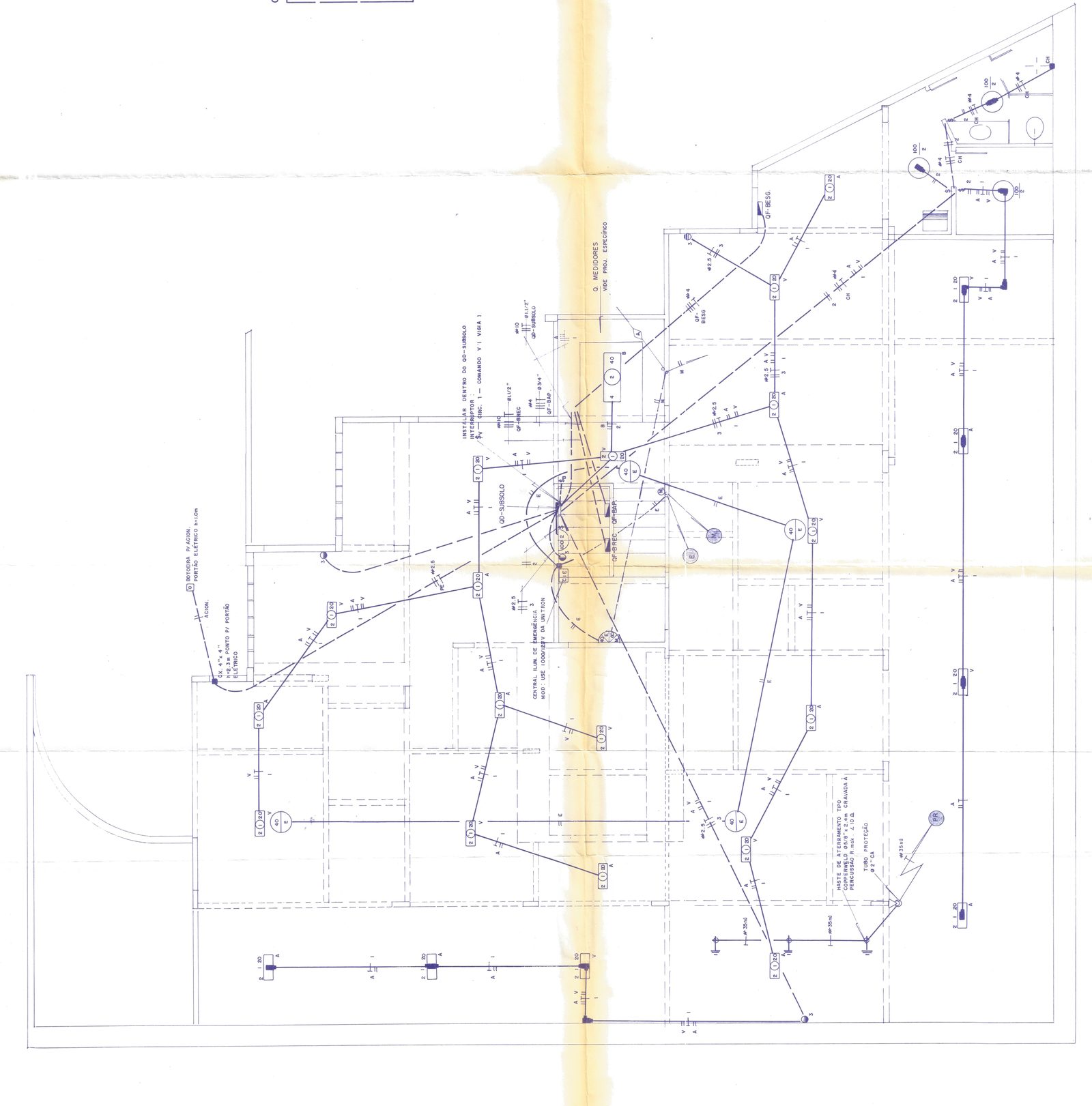

Planta da casa de bombas
Planta da área das bombas com a posição dos motores e seus circuitos de alimentação.
Circuito de força
Circuito de força dos motores — mostra a ligação entre disjuntores, contatores, relés térmicos e os motores das bombas. As linhas horizontais são as fases de alimentação.
