Instalações Elétricas — Cobertura e Caixa d'Água
Prancha E-03 · Folha 3 de 4 · Escala 1:50 · Data: 1993
Resumo
Esta planta mostra as instalações elétricas da cobertura do edifício e da área da caixa d'água. É a parte "de cima" do prédio, onde ficam equipamentos como bombas de recalque, iluminação de áreas técnicas e a alimentação elétrica do reservatório superior.
O que você encontra aqui
- Planta da cobertura com pontos de luz e tomadas
- Área da caixa d'água com instalações elétricas das bombas e boias
- Casa de máquinas — alimentação elétrica dos elevadores e equipamentos
- Iluminação de emergência das áreas comuns superiores
- Quadro de comandos das bombas de recalque
- Detalhes de instalação e conexões especiais
Como ler esta planta
- A planta mostra dois níveis: a laje de cobertura (telhado) e a área do reservatório superior
- Linhas mais grossas indicam circuitos de maior capacidade (para motores de bombas e elevadores)
- Símbolos de motor (círculo com M) indicam onde estão as bombas
- Boia elétrica — sensor que liga/desliga a bomba automaticamente quando a caixa d'água está cheia ou vazia
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Bomba de recalque | Motor que bombeia água do reservatório inferior para o superior |
| Boia | Sensor de nível que controla automaticamente o acionamento da bomba |
| Casa de máquinas | Sala no topo do prédio onde ficam os motores dos elevadores |
| Barrilete | Área onde ficam os canos que distribuem água a partir do reservatório |
Destaques Visuais

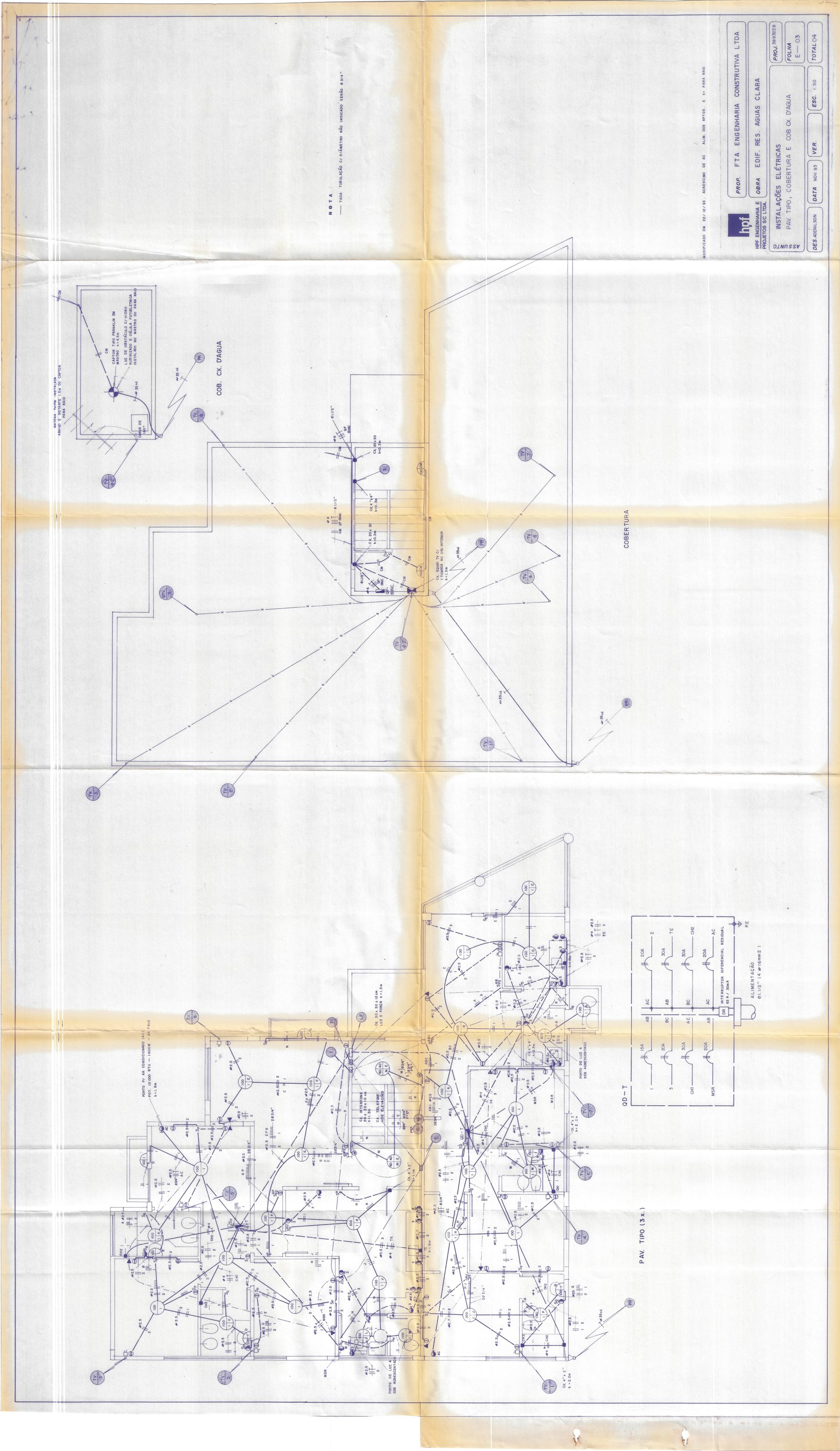

Visão geral da prancha
Prancha E-03 completa. Mostra as instalações elétricas da cobertura e área da caixa d'água.
Planta da cobertura
Planta elétrica da cobertura do edifício, com pontos de iluminação e circuitos de força para equipamentos.

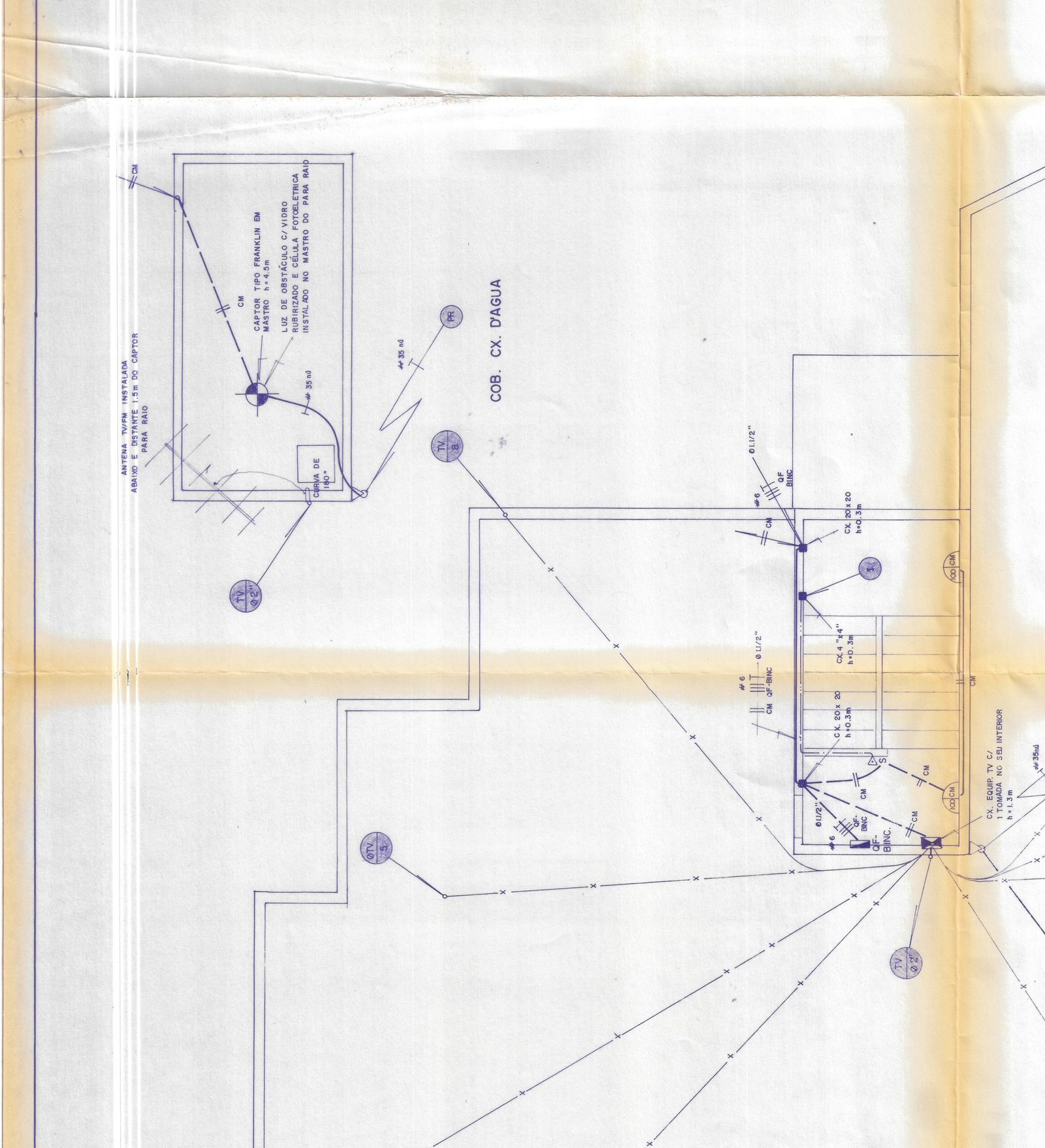

Caixa d'água e casa de máquinas
Área da caixa d'água e casa de máquinas com as instalações elétricas das bombas de recalque, boias de nível e iluminação de emergência.
Detalhe das bombas
Detalhe elétrico das bombas de recalque — motores que elevam a água do reservatório inferior para o superior.
