Instalações Elétricas — Subsolo
Prancha E-01 · Folha 1 de 4 · Escala 1:50 · Data: Jan/1994
Resumo
Esta planta mostra toda a instalação elétrica do subsolo do edifício (área da garagem). Aqui é onde fica a entrada de energia do prédio — o ponto onde a eletricidade vem da rua e é distribuída para todo o edifício.
O que você encontra aqui
- Planta baixa do subsolo com a distribuição dos pontos elétricos
- Entrada de energia — onde o cabo da concessionária chega ao prédio
- Quadro geral de distribuição — o "cérebro" elétrico do prédio, que distribui energia para todos os andares
- Pontos de iluminação da garagem
- Detalhes de conexão entre os circuitos e o quadro de medição
- Diagrama unifilar — esquema simplificado dos circuitos
Como ler esta planta
- Olhe primeiro a planta maior (parte inferior) — é a vista de cima do subsolo mostrando garagem, acessos e áreas técnicas
- Linhas azuis saindo dos pontos representam os eletrodutos (tubos por onde passam os fios)
- Números ao lado das linhas indicam a quantidade e bitola dos fios
- Símbolos circulares representam pontos de luz no teto
- O quadro no canto superior mostra detalhes ampliados de conexões e diagramas
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| QDG | Quadro de Distribuição Geral — concentra toda a energia do prédio |
| Medição | Local onde ficam os medidores de energia de cada apartamento |
| Eletroduto | Tubo onde passam os fios, representado por linhas na planta |
| Diagrama unifilar | Esquema simplificado que mostra os circuitos como linhas únicas |
Destaques Visuais
Visão geral da prancha
Prancha E-01 completa. A metade inferior mostra a planta elétrica do subsolo (garagem); a parte superior contém detalhes, diagramas e o carimbo do projeto.

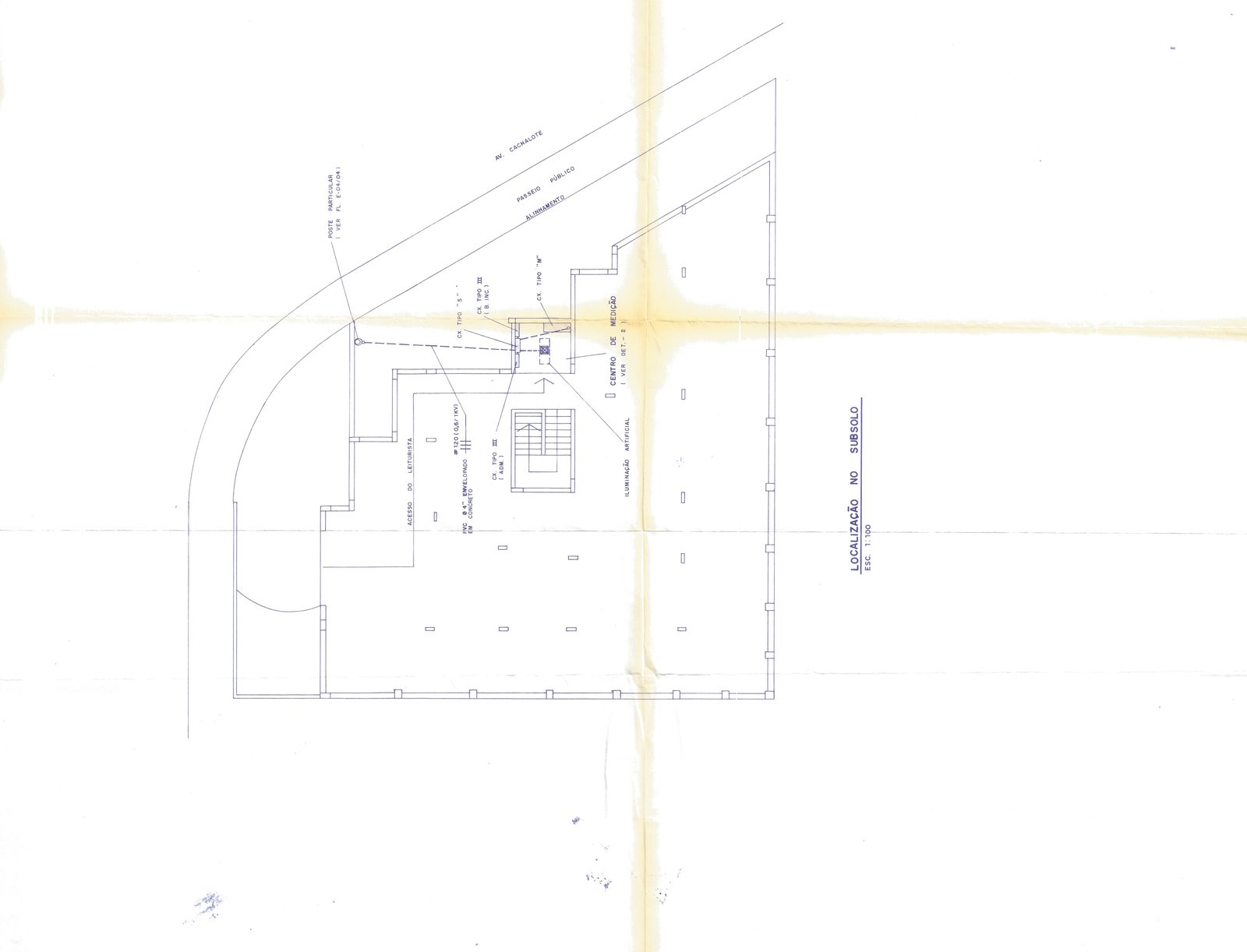

Planta elétrica do subsolo
Planta baixa do subsolo com a distribuição dos pontos elétricos da garagem e áreas técnicas. As linhas representam os eletrodutos e os círculos são pontos de iluminação.
Entrada de energia e quadro geral
Detalhe da entrada de energia do edifício e conexão com o quadro geral de distribuição — o ponto central de onde a energia é distribuída para todo o prédio.
Diagrama unifilar
Diagrama unifilar do subsolo, mostrando de forma simplificada como os circuitos estão organizados e protegidos por disjuntores.
