Instalações Elétricas — Pavimento Tipo
Prancha E-02 · Folha 2 de 4 · Escala 1:50 · Data: 1993
Resumo
Esta é provavelmente a planta elétrica mais útil para o morador. Ela mostra a instalação elétrica completa do pavimento tipo — ou seja, o andar padrão onde ficam os apartamentos. Aqui você vê onde estão todas as tomadas, interruptores, pontos de luz e por onde passam os fios dentro das paredes e lajes.
O que você encontra aqui
- Planta baixa do pavimento tipo com todos os pontos elétricos de cada apartamento
- Localização de tomadas em cada cômodo
- Pontos de iluminação (onde ficam as luminárias)
- Interruptores e seus comandos
- Circuitos identificados por números — cada número indica um grupo de fios que sai do mesmo disjuntor
- Quadro de distribuição de cada apartamento
- Diagrama unifilar com a especificação dos circuitos
Como ler esta planta
- Identifique seu apartamento na planta — os apartamentos do pavimento tipo são iguais
- Círculos com "X" = pontos de luz no teto (onde vai a luminária)
- Retângulos na parede = tomadas
- Pequenos traços ao lado de símbolos = interruptores
- Linhas conectando os pontos = eletrodutos (tubos com fios)
- Números junto às linhas = quantidade e seção dos fios (ex: 2 x 2,5 mm² = 2 fios de 2,5 mm²)
- O quadro de cargas (tabela no canto) resume a potência total e os circuitos
Se um disjuntor cair no seu apartamento, use esta planta para entender quais tomadas e luzes pertencem àquele circuito. Assim você sabe onde está o problema.
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Circuito | Grupo de pontos (tomadas/luzes) alimentados pelo mesmo disjuntor |
| QD | Quadro de Distribuição — caixa de disjuntores do apartamento |
| Seção (mm²) | Espessura do fio — quanto maior, mais corrente aguenta |
| Potência (W/VA) | Capacidade de cada ponto em watts |
| Diagrama unifilar | Esquema simplificado dos circuitos do apartamento |
Destaques Visuais
Visão geral da prancha
Prancha E-02 completa. A parte inferior mostra a planta do pavimento tipo com todos os circuitos elétricos; a parte superior contém o diagrama unifilar e o carimbo do projeto.

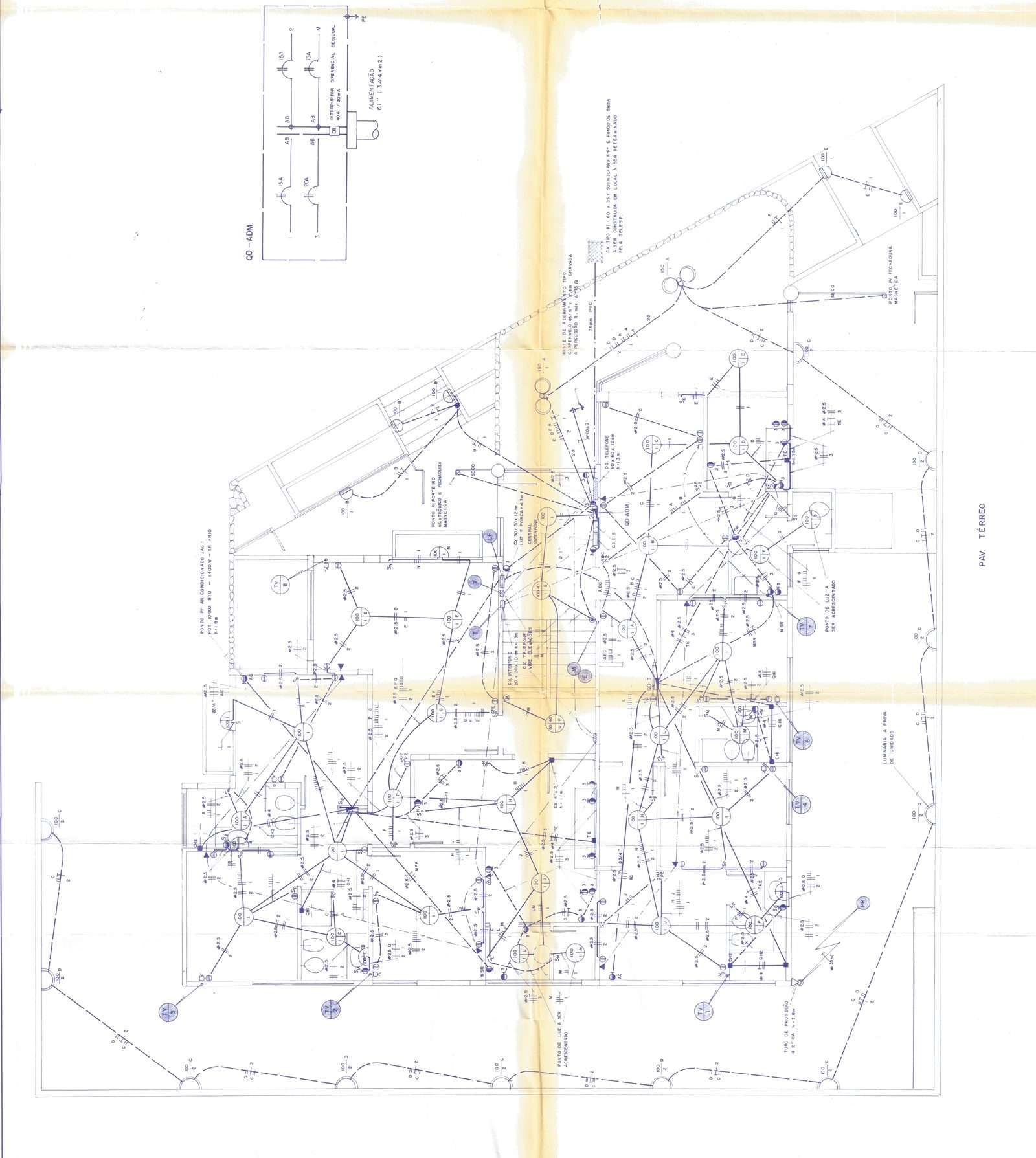

Planta com circuitos elétricos
Planta completa do pavimento tipo com todos os pontos elétricos. As linhas que conectam os pontos representam eletrodutos (tubos com fios). Cada ponto (tomada, luz, interruptor) está identificado com seu símbolo específico.
Diagrama unifilar do QD
Diagrama unifilar do Quadro de Distribuição (QD-ADM). Mostra os disjuntores de cada circuito (15A, 20A), o interruptor diferencial residual (DR 40A/30mA) e a alimentação. Cada ramo vertical é um circuito independente protegido por seu próprio disjuntor.

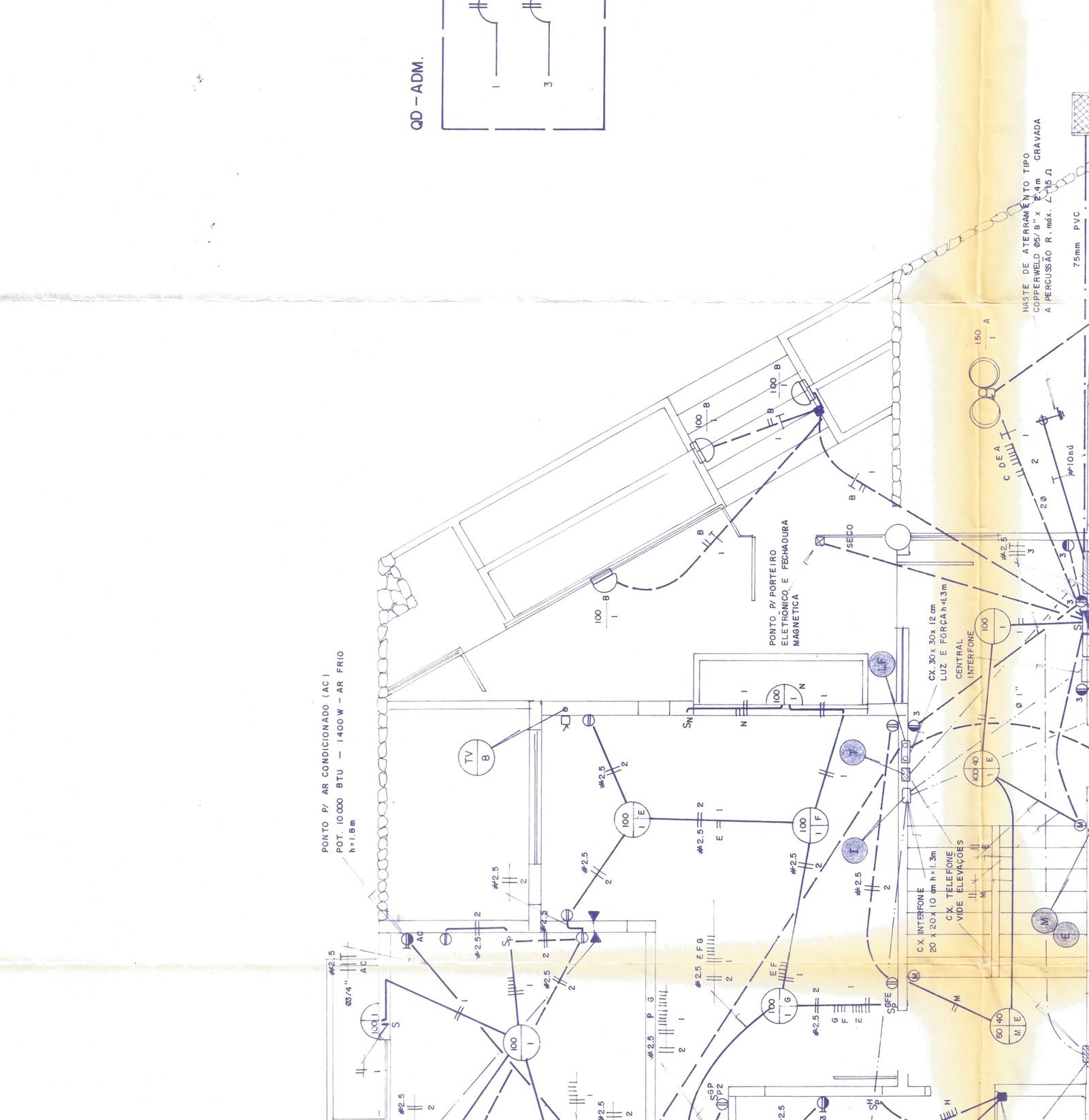

Circuitos da sala e quartos
Zoom nos circuitos elétricos da sala e quartos. Observe os pontos de luz no teto (círculos com X), as tomadas nas paredes (retângulos) e os interruptores (traços). As linhas que conectam tudo são os eletrodutos por onde passam os fios.

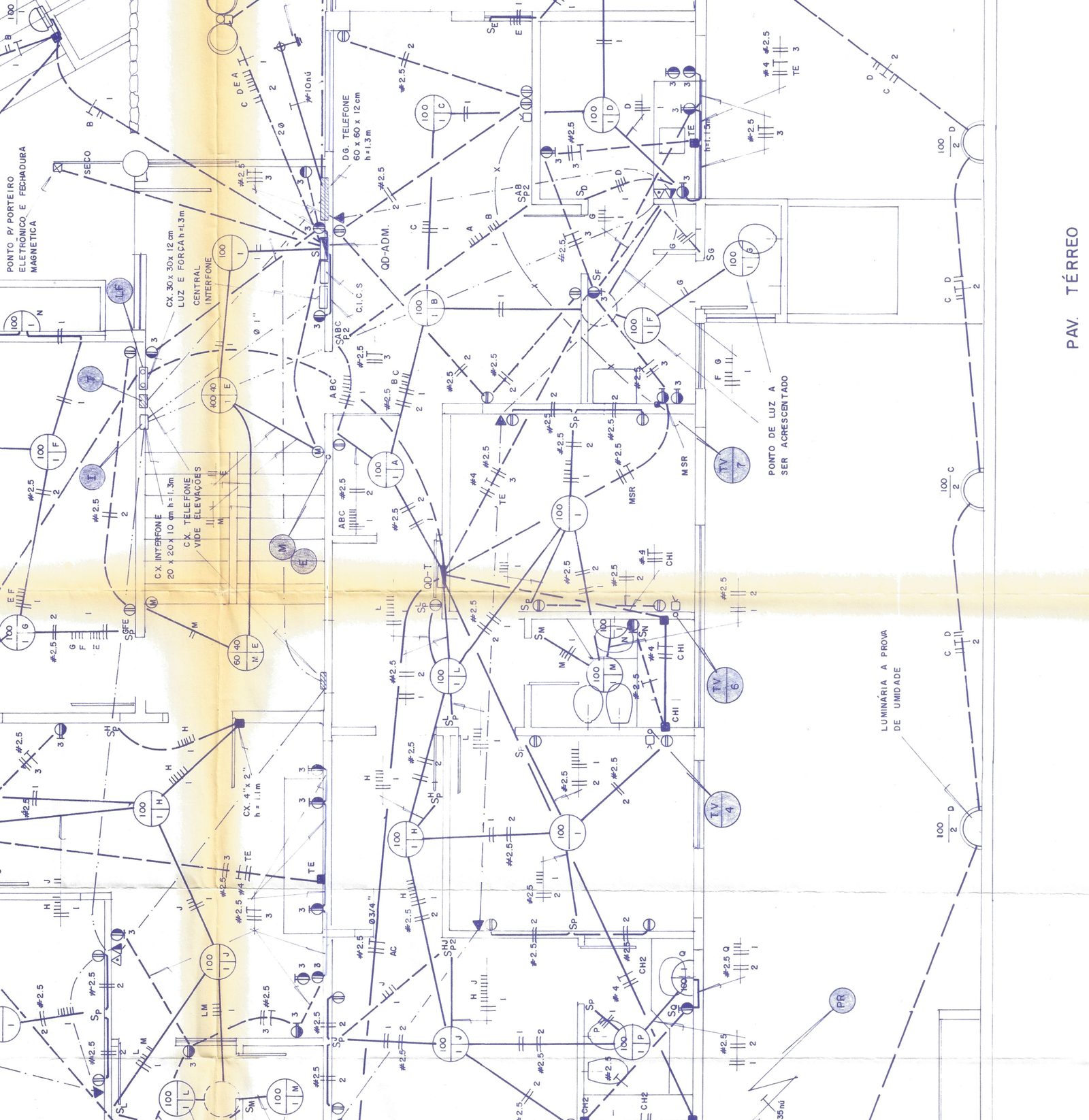

Circuitos da cozinha e área de serviço
Zoom nos circuitos da cozinha e área de serviço. A cozinha geralmente tem circuitos separados e de maior capacidade (fios mais grossos) para eletrodomésticos como geladeira, micro-ondas e forno.
Legenda e notas
Notas técnicas e convenções utilizadas no projeto elétrico.
