O que é a saliência na parede entre a sala e a cozinha?
No apartamento com a sala maior (à esquerda da escada), existe uma saliência na parede que divide a sala de estar da cozinha, no canto esquerdo de quem entra pela porta da sala. O que é? É um pilar estrutural ou um shaft de tubulações?
Resposta
É o pilar estrutural P12, com dimensões 16 cm × 40 cm. Trata-se de uma coluna de concreto armado — um dos elementos que sustentam o peso do edifício. Não é um shaft (duto vertical de tubulações).
Como chegamos a essa conclusão
A resposta exigiu cruzar três tipos de planta: arquitetônica, estrutural e hidráulica.
1. Planta arquitetônica (PAV TIPO x3)

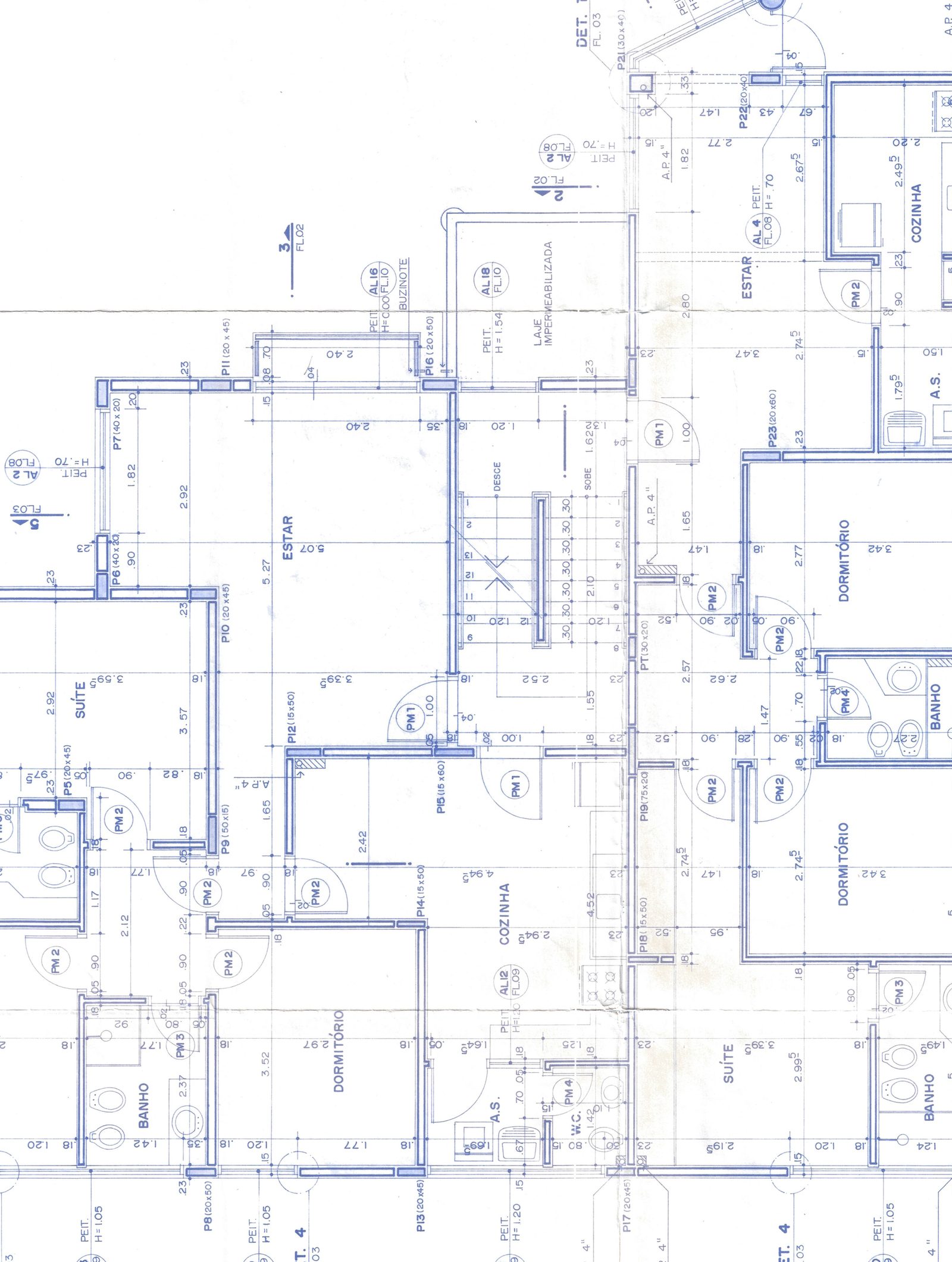

Recorte da planta baixa do pavimento tipo mostrando a sala de estar (ESTAR) do apartamento esquerdo, com os pilares identificados.
Na planta baixa do pavimento tipo, a sala de estar (ESTAR) do apartamento esquerdo mostra os seguintes pilares:
| Pilar | Dimensões | Onde fica |
|---|---|---|
| P10 | 20 × 45 cm | Parede lateral (oeste) da sala |
| P11 | 20 × 45 cm | Parede da fachada (norte, junto à floreira) |
| P12 | 16 × 40 cm | Canto da divisa sala/cozinha |
| P16 | 20 × 45 cm | Parede da fachada (norte) |
P12 fica exatamente no canto esquerdo da parede divisória, na posição da saliência descrita. Com 16 cm de profundidade e 40 cm de comprimento, o pilar é mais largo que a parede de alvenaria (tipicamente ~15 cm), criando a protuberância visível do lado da cozinha.
2. Planta estrutural (Prancha 2/4 — Formas)

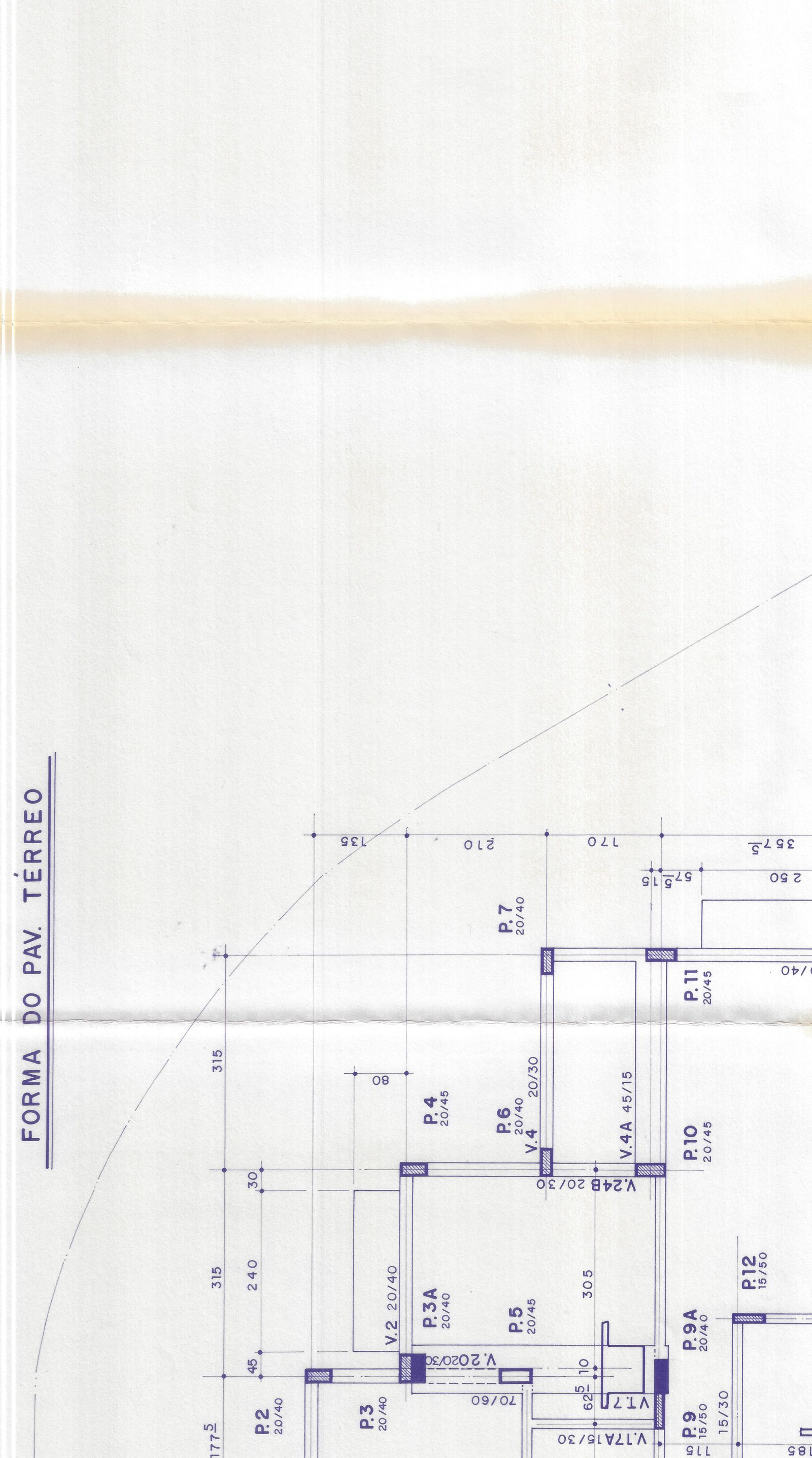

Recorte da planta de formas (estrutural) mostrando a malha de pilares e vigas na região do apartamento esquerdo.
A planta de formas do pavimento térreo confirma P12 na mesma posição, fazendo parte da malha estrutural de pilares e vigas do pavimento. Os pilares P10, P11, P12 e P16 estão conectados por vigas (V2, V4A, V24B) formando o "esqueleto" do edifício nessa região.
Especificações do projeto estrutural:
- Concreto: Fck ≥ 15 MPa
- Aço: CA-50 e CA-60
- Engenheiro responsável: Z. de Sá
3. Plantas hidráulicas (Pranchas 1/2 e 2/2)

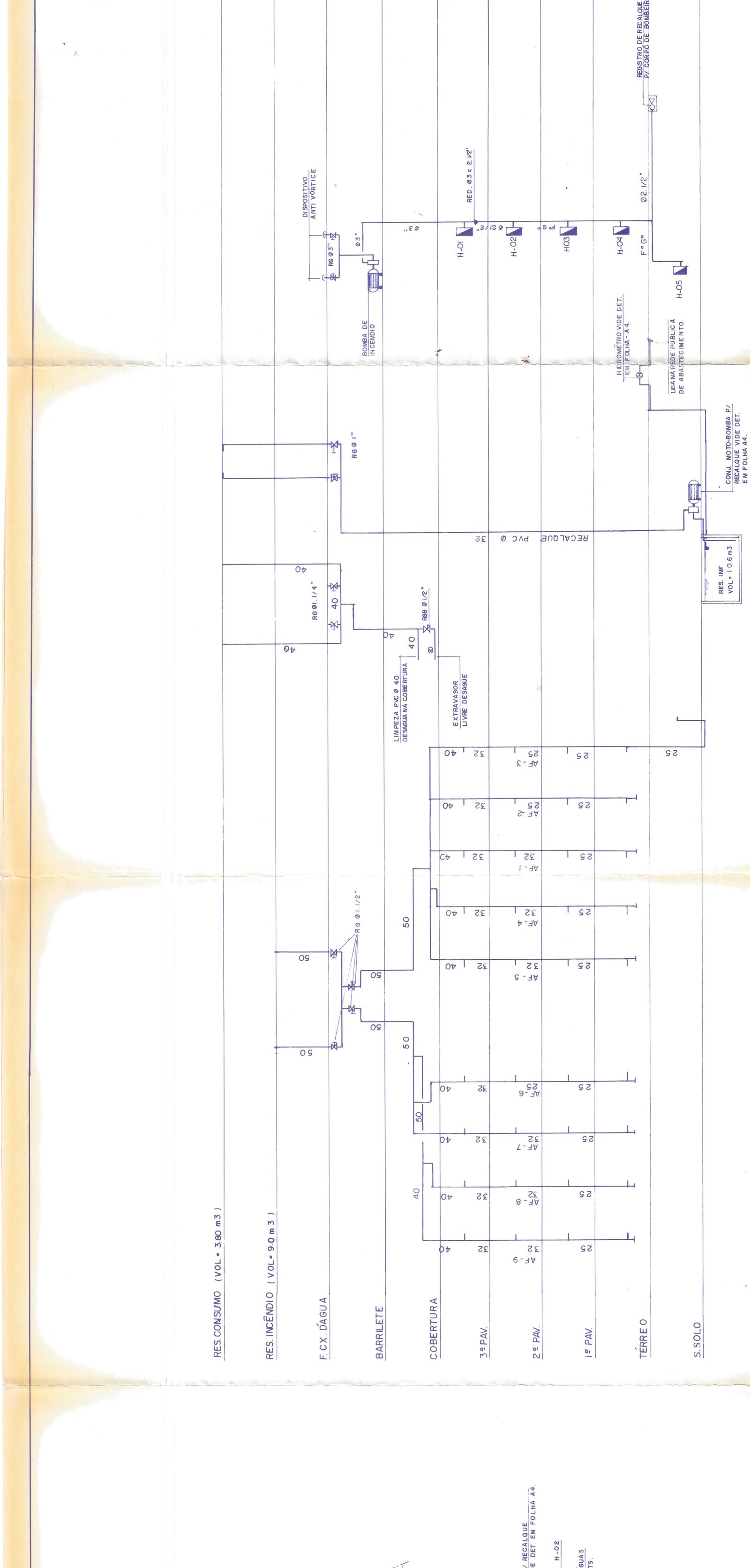

Esquema vertical da instalação hidráulica mostrando a distribuição das tubulações pelos andares. Os shafts (tubulações verticais) passam pelas áreas molhadas, não pela divisa sala/cozinha.
Os esquemas verticais de água e esgoto mostram que os shafts (dutos verticais de tubulação) passam pelas áreas molhadas: banheiros, cozinha e área de serviço. Não há shaft na divisa sala/cozinha no canto esquerdo — as tubulações verticais não passam por ali.
Descartado: "BUZINOTE"
Durante a investigação, foi encontrado o termo "BUZINOTE" na planta arquitetônica próximo a essa região, mas ele está na parede externa (fachada), junto ao pilar P2 (20 × 40 cm) — e não tem relação com a parede interna entre sala e cozinha.
Um buzinote é um pequeno dreno de águas pluviais na fachada, usado para escoar a água da chuva que se acumula em floreiras e parapeitos.
Resumo
| O que é | Pilar estrutural P12 |
| Dimensões | 16 cm × 40 cm |
| Material | Concreto armado (Fck ≥ 15 MPa, aço CA-50/CA-60) |
| Função | Sustentação do edifício |
| É shaft? | Não — não há tubulações verticais neste ponto |
| Pode remover? | Nunca — é elemento estrutural |
Este pilar faz parte do esqueleto estrutural do edifício e não pode ser removido, cortado ou perfurado sem análise de um engenheiro estrutural. Qualquer reforma nessa região deve preservá-lo integralmente.
Plantas consultadas
- PAV TIPO (x3) — Prancha 03/10 (planta baixa do andar tipo)
- ESTRUTURAL CONSTRUTIVA — Prancha 2/4 (formas do pavimento térreo)
- INST HIDRÁULICAS — Pranchas 1/2 e 2/2 (esquemas verticais de água e esgoto)
