Que cano branco é esse na parede entre a A.S. e o lavabo?
No apartamento esquerdo (à esquerda da escada), ao demolir parcialmente a parede entre a área de serviço (A.S.) e o lavabo (W.C. "B"), apareceu um cano branco grosso (Ø75-100mm) descendo verticalmente pelo interior da parede, acompanhado de um cano secundário menor (~Ø50mm) conectado por um cotovelo. Ambos estavam secos. Próximo a eles há um registro de água visível. O que são esses canos? Fazem parte da rede de água ou de esgoto?
Resposta
O cano branco principal é o TQ-4 — um tubo de queda de esgoto com diâmetro Ø100mm em PVC. O cano secundário é o V-4 — um tubo de ventilação com diâmetro Ø75mm em PVC. Ambos pertencem à rede de esgoto do edifício, não à rede de água fria.
- TQ-4 (Tubo de Queda 4): coluna vertical de esgoto que atravessa todos os andares, do telhado ao subsolo. Recebe o esgoto dos aparelhos sanitários (vaso, pia, tanque) de cada pavimento.
- V-4 (Ventilação 4): coluna de ventilação que corre paralela ao TQ-4. Sua função é equalizar a pressão dentro da tubulação de esgoto, evitando o rompimento dos sifões (aquele "plug" de água que impede mau cheiro).
Os canos estavam secos porque tubos de queda e ventilação só têm água no momento de uma descarga ou uso de torneira. Fora desses momentos, ficam vazios — diferentemente das tubulações de água fria, que ficam sempre pressurizadas.
O registro de água visível próximo aos canos pertence à rede de água fria (coluna AF), que é um sistema completamente separado. A proximidade é coincidência de posicionamento — as áreas molhadas concentram tanto tubulações de esgoto quanto de água.
Como chegamos a essa conclusão
A resposta exigiu cruzar quatro tipos de planta: hidráulica de esgoto, hidráulica de água fria, arquitetônica e estrutural.
1. Planta de esgoto (HIDRÁULICA 2/2)

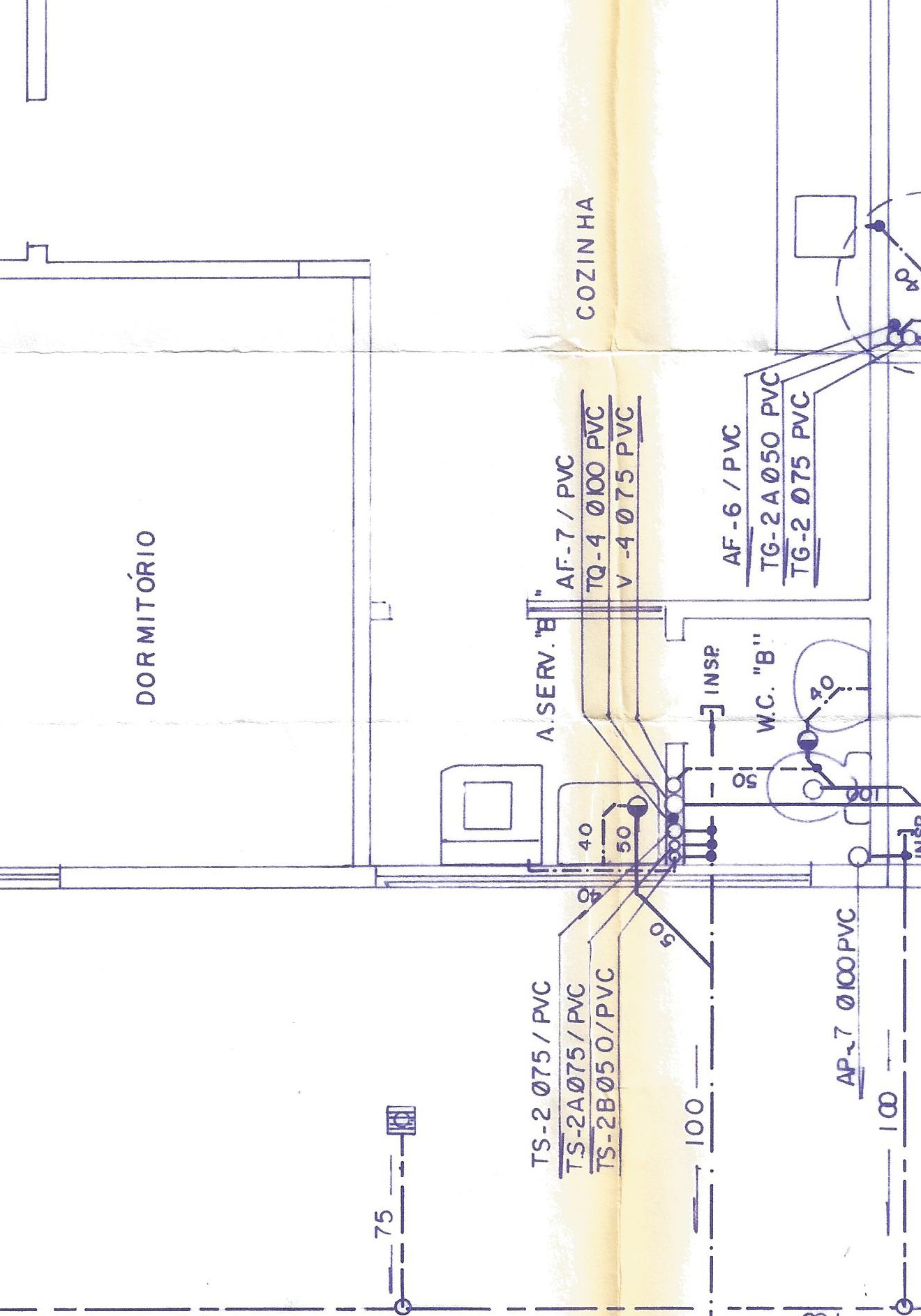

Recorte da planta de esgoto mostrando a região entre A.SERV. "B" e W.C. "B" do apartamento esquerdo, com os códigos dos tubos anotados.
Na planta de esgoto, a região entre A.SERV. "B" e W.C. "B" mostra os seguintes tubos:
| Tubo | Diâmetro | Material | Função |
|---|---|---|---|
| TQ-4 | Ø100mm | PVC | Tubo de queda — coluna principal de esgoto |
| V-4 | Ø75mm | PVC | Ventilação — equaliza pressão no esgoto |
| AF-7 | — | PVC | Água fria — alimentação da A.S. (sistema separado) |
| TG-2 | Ø75mm | PVC | Tubo de gordura — esgoto da cozinha |
| TG-2A | Ø50mm | PVC | Ramal do tubo de gordura |
| TS-2 | Ø75mm | PVC | Tubo secundário — esgoto de pias/tanques |
O TQ-4 (Ø100mm) corresponde ao cano branco grosso encontrado na parede. O V-4 (Ø75mm) corresponde ao cano secundário — o morador estimou Ø50mm, mas a planta indica Ø75mm (a diferença é comum porque a estimativa visual tende a subestimar diâmetros internos de tubos PVC).
2. Esquema vertical de esgoto

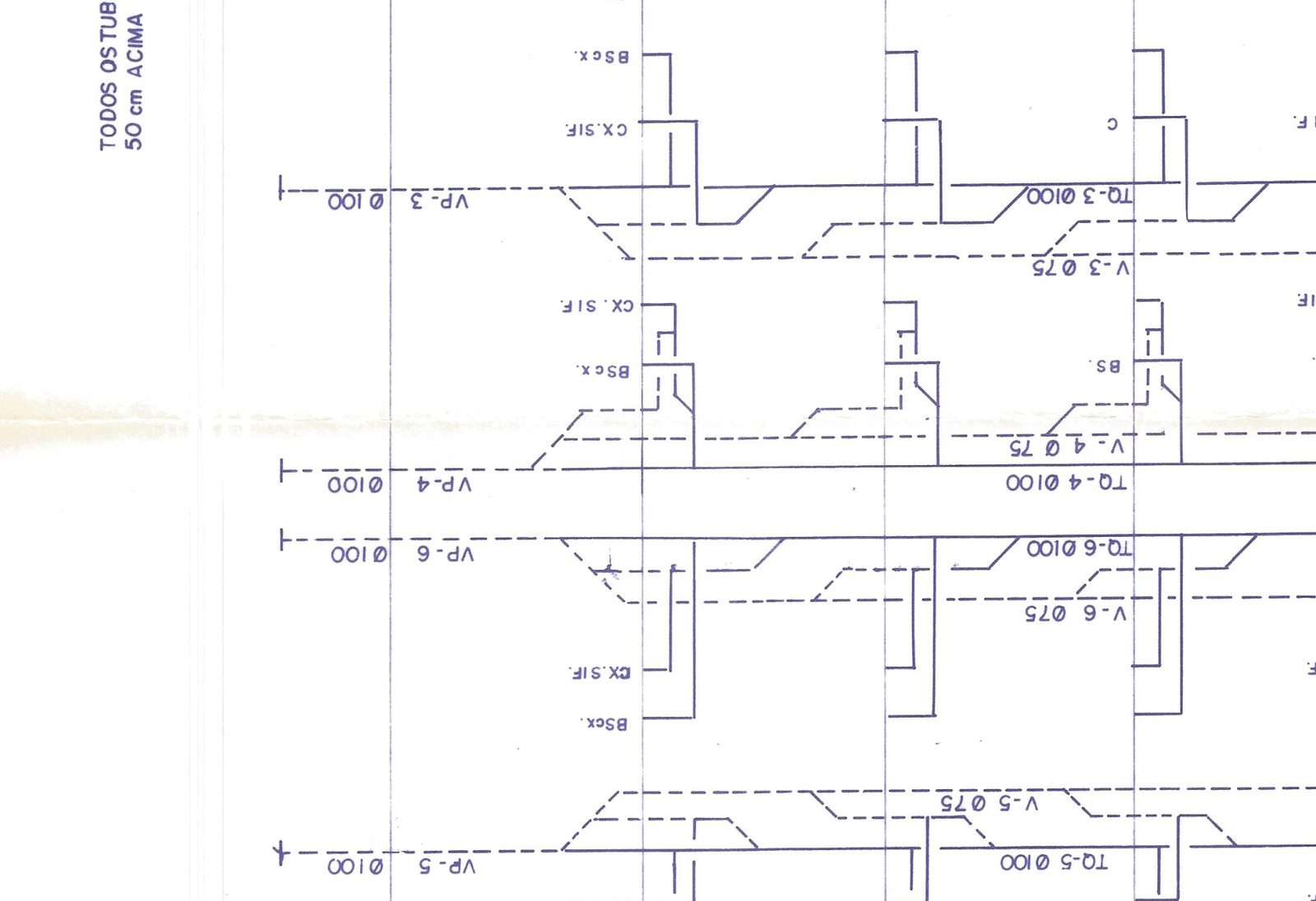

Esquema vertical da rede de esgoto mostrando as colunas TQ-4 e V-4 atravessando todos os pavimentos, da cobertura ao térreo.
O esquema vertical confirma que:
- TQ-4 (Ø100) e V-4 (Ø75) são colunas contínuas que atravessam todos os andares (cobertura → 3° pav. → 2° pav. → 1° pav. → térreo)
- Em cada pavimento, o TQ-4 recebe conexões de CX.SIF. (caixa sifonada) e BSEK (bacia sanitária)
- O V-4 sobe até a cobertura, onde se abre para o ar (ventilação primária via VP-4)
- Na base, o TQ-4 se conecta à rede horizontal de esgoto que vai para a rede pública
A nota na planta diz: "Todos os tubos ventiladores deverão ser prolongados 50cm acima da cobertura e encimá-los c/ tê sanitário" — confirmando que V-4 sobe até o telhado.
3. Planta de água fria (HIDRÁULICA 1/2)

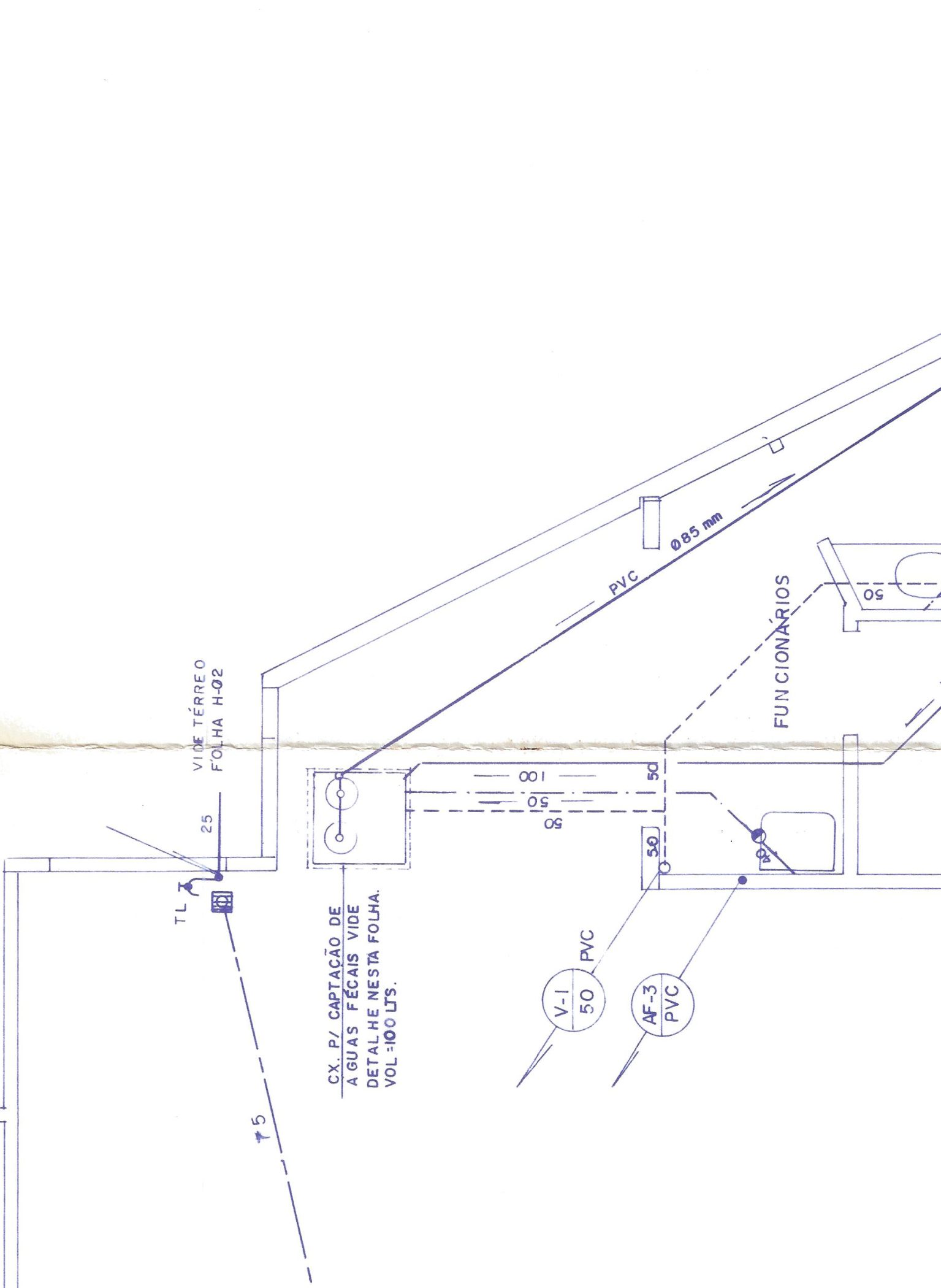

Recorte da planta de água fria na região da escada e área de serviço, mostrando o registro e as tubulações de água.
A planta de água fria mostra que o registro visível na parede pertence à coluna de distribuição de água fria (AF), que é um sistema independente das tubulações de esgoto. As tubulações de água fria são pressurizadas e de menor diâmetro (tipicamente Ø25-32mm). Não há coluna de água fria vertical de grande diâmetro (Ø75-100mm) na posição do cano encontrado — confirmando que o cano branco grosso não é de água.
4. Planta arquitetônica (PAV TIPO x3)
Planta baixa do pavimento tipo mostrando a A.S. (área de serviço), W.C. (lavabo) e cômodos adjacentes do apartamento esquerdo.
A planta arquitetônica mostra:
- A.S. — área de serviço, com tanque e máquina de lavar
- W.C. — lavabo, acessado pela porta PM4
- A parede entre eles é de alvenaria (tijolos), sem pilar estrutural
- P13 (20 × 45 cm) e P17 (20 × 45 cm) são os pilares mais próximos, mas ficam nas extremidades, não no meio da parede
A ausência de pilar na parede demolida é coerente com o relato do morador.
5. Planta estrutural (ESTRUTURAL 2/4)

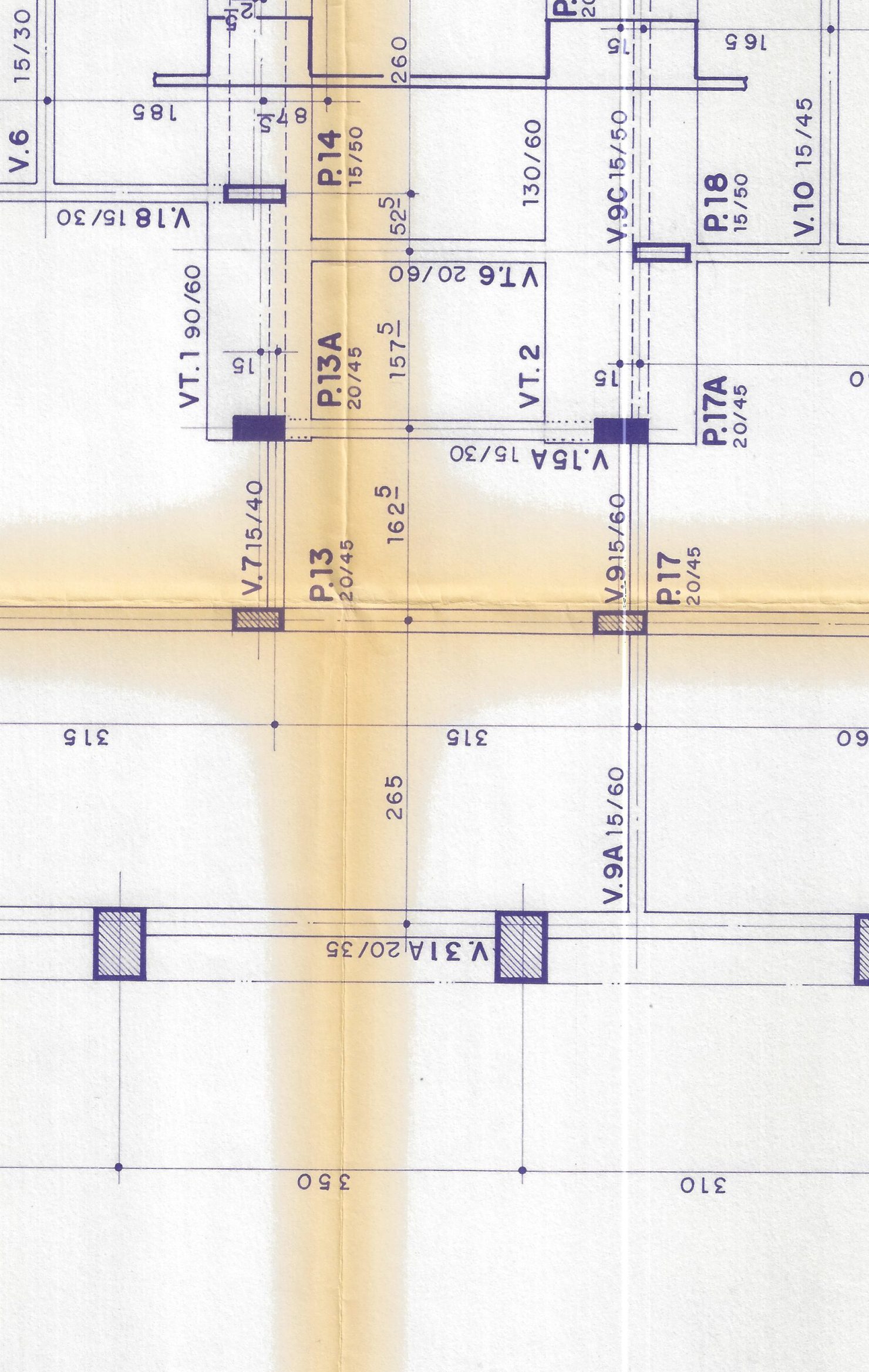

Planta de formas mostrando as vigas e pilares na região da A.S. e lavabo. A viga V.15A (15×30cm) corre sobre a parede entre os dois cômodos.
A viga que passa sobre a parede é a V.15A com seção de 15 × 30 cm, conectando a região entre os pilares P.13/P.13A e P.17/P.17A. Trata-se de uma viga de concreto armado que faz parte do esqueleto estrutural.
Outras vigas e pilares na região:
| Elemento | Dimensões (cm) | Posição |
|---|---|---|
| V.15A | 15 × 30 | Sobre a parede A.S./lavabo |
| V.7 | 15 × 40 | Conecta à esquerda de P.13 |
| V.9 | 15 × 60 | Norte-sul, próxima a P.17 |
| P.13 | 20 × 45 | Extremidade oeste (interior/hall) |
| P.17 | 20 × 45 | Extremidade leste (parede exterior) |
Resumo
| Cano principal | TQ-4 — Tubo de Queda nº 4 |
| Diâmetro | Ø100mm PVC |
| Função | Coluna vertical de esgoto (recebe descargas de todos os andares) |
| Cano secundário | V-4 — Ventilação nº 4 |
| Diâmetro | Ø75mm PVC |
| Função | Ventilação da rede de esgoto (equaliza pressão, evita mau cheiro) |
| Secos? | Sim — tubos de esgoto/ventilação ficam secos entre usos |
| Registro próximo | Pertence à rede de água fria (AF) — sistema separado |
| Viga sobre a parede | V.15A (15 × 30 cm) — concreto armado |
| Pilar na parede | Não há — parede de alvenaria pura |
O TQ-4 é a coluna principal de esgoto que serve todos os andares do edifício nessa prumada. Qualquer corte, deslocamento ou obstrução afetará o escoamento de esgoto de todos os apartamentos acima e abaixo.
O V-4 é a ventilação obrigatória por norma (NBR 8160). Sem ele, os sifões dos apartamentos podem ser succionados, causando retorno de mau cheiro.
Qualquer obra nessa parede deve preservar integralmente ambos os tubos e a viga V.15A. Consulte um engenheiro hidráulico antes de qualquer intervenção.
Plantas consultadas
- INST. HIDRÁULICAS — ESGOTO — Prancha 2/2 (planta baixa + esquema vertical de esgoto)
- INST. HIDRÁULICAS — ÁGUA FRIA — Prancha 1/2 (planta de distribuição de água)
- PAV TIPO (x3) — Prancha 03/10 (planta baixa do andar tipo)
- ESTRUTURAL CONSTRUTIVA — Prancha 2/4 (formas do pavimento térreo)
