Esquema Vertical de Água e Incêndio

Prancha H-01 · Folha 1 de 5 · Escala 1:50 · Data: T/93

Resumo

Esta planta mostra o caminho completo da água potável no edifício, do reservatório inferior até as torneiras dos apartamentos, passando pelas bombas, reservatório superior e colunas de distribuição. Também mostra o sistema de combate a incêndio (hidrantes).

O que você encontra aqui

  • Esquema vertical de água fria — diagrama mostrando as tubulações de água do subsolo até a cobertura
  • Reservatório inferior — caixa d'água no subsolo que recebe água da rua
  • Reservatório superior — caixa d'água na cobertura que distribui água por gravidade
  • Colunas de água — tubulações verticais que sobem pelo prédio
  • Ramais de cada andar — derivações que levam água para cada apartamento
  • Sistema de incêndio — tubulação e hidrantes para combate a fogo
  • Registros — válvulas para controle e corte de água

Como ler esta planta

  1. Leia de baixo para cima — a água segue esse caminho: entra da rua → reservatório inferior → bomba → reservatório superior → desce por gravidade para os apartamentos
  2. Linhas verticais grossas são as colunas de água (tubos que sobem pelo prédio)
  3. Linhas horizontais são os ramais que entram em cada apartamento
  4. Números ao lado dos canos indicam o diâmetro (ex: Ø25 = cano de 25mm)
  5. Símbolos de "T" ou "+" indicam conexões entre canos
  6. "R" ou símbolo de válvula = registro (onde você pode cortar a água)
  7. O sistema de incêndio aparece separado, geralmente com canos de maior diâmetro
Dica prática

Se precisar fechar a água do seu apartamento, procure nesta planta a localização do registro do ramal do seu andar. Ele geralmente fica no shaft (espaço vertical dentro da parede na área de serviço ou banheiro).

Termos técnicos desta prancha

TermoSignificado
AFÁgua Fria
ØDiâmetro do tubo (em milímetros)
ColunaTubo vertical que sobe pelo prédio
RamalTubo que sai da coluna e vai para o apartamento
Sub-ramalTubo que vai do ramal até cada ponto (torneira, chuveiro)
Registro de gavetaVálvula usada para abrir/fechar completamente a passagem de água
Registro de pressãoVálvula usada para regular a quantidade de água (ex: no chuveiro)
HidrantePonto com mangueira para combate a incêndio
RecalqueAção de bombear água para cima; também o ponto na fachada onde os bombeiros conectam

Destaques Visuais

Visão geral da prancha

Visão geral — Hidráulica 1

Prancha H-01 completa. À esquerda, o esquema vertical de água fria; à direita, a planta do pavimento; na parte superior, detalhes dos reservatórios e hidrantes.

Esquema vertical de água fria

Esquema vertical

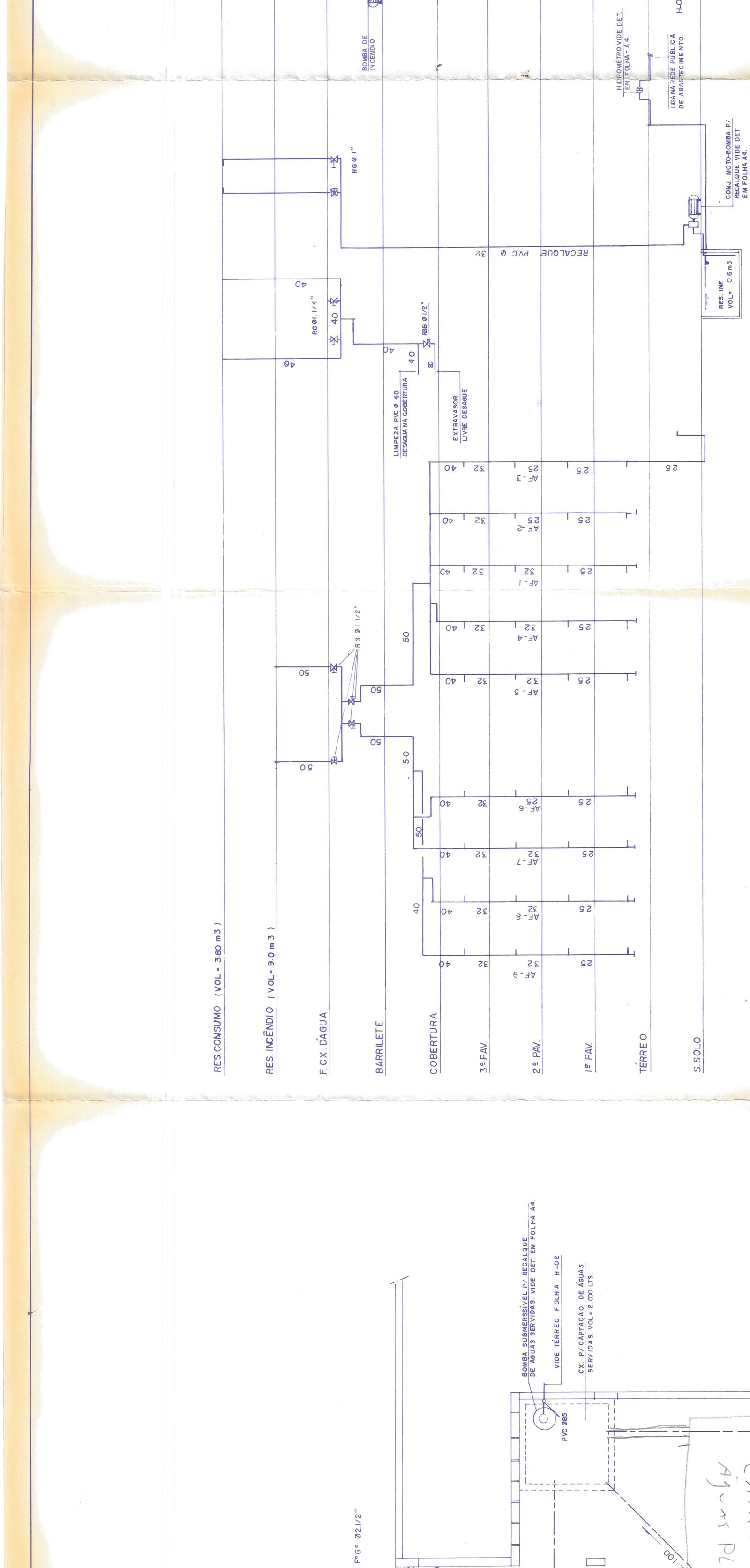

O prédio visto de lado, mostrando todo o caminho da água: do reservatório inferior (subsolo), passando pela bomba, subindo ao reservatório superior (cobertura), e descendo por gravidade para cada andar. As linhas verticais são as colunas de água e os números indicam diâmetros dos tubos.

Planta do pavimento com tubulações

Planta do pavimento

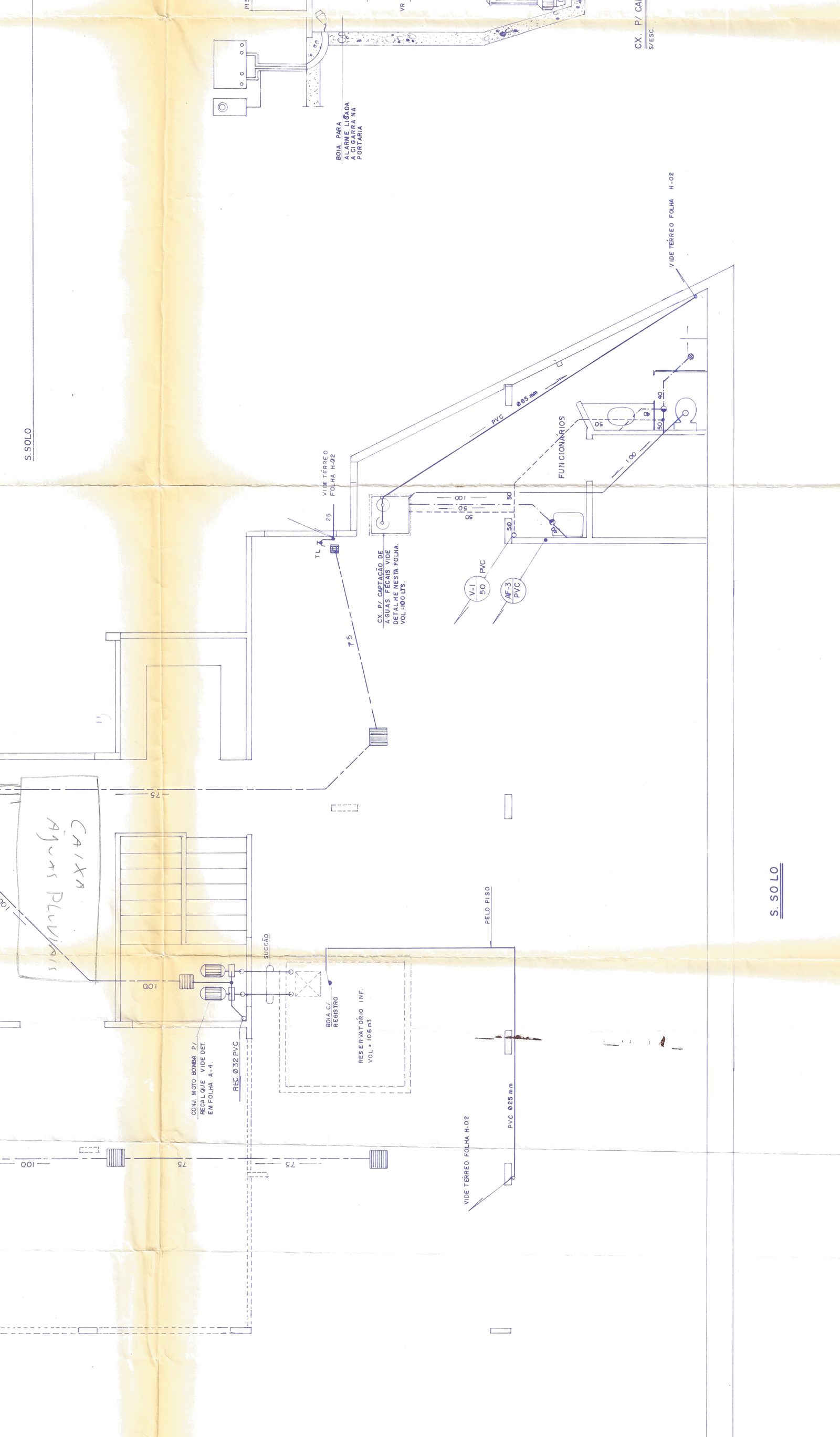

Vista de cima do andar tipo mostrando como as tubulações de água chegam a cada ponto de consumo (torneiras, chuveiros, vasos) dentro do apartamento.

Reservatórios

Reservatórios

Detalhe dos reservatórios (caixas d'água): o inferior no subsolo e o superior na cobertura. A água sobe do inferior para o superior por bombeamento e desce para os apartamentos por gravidade.

Sistema de hidrantes

Hidrantes

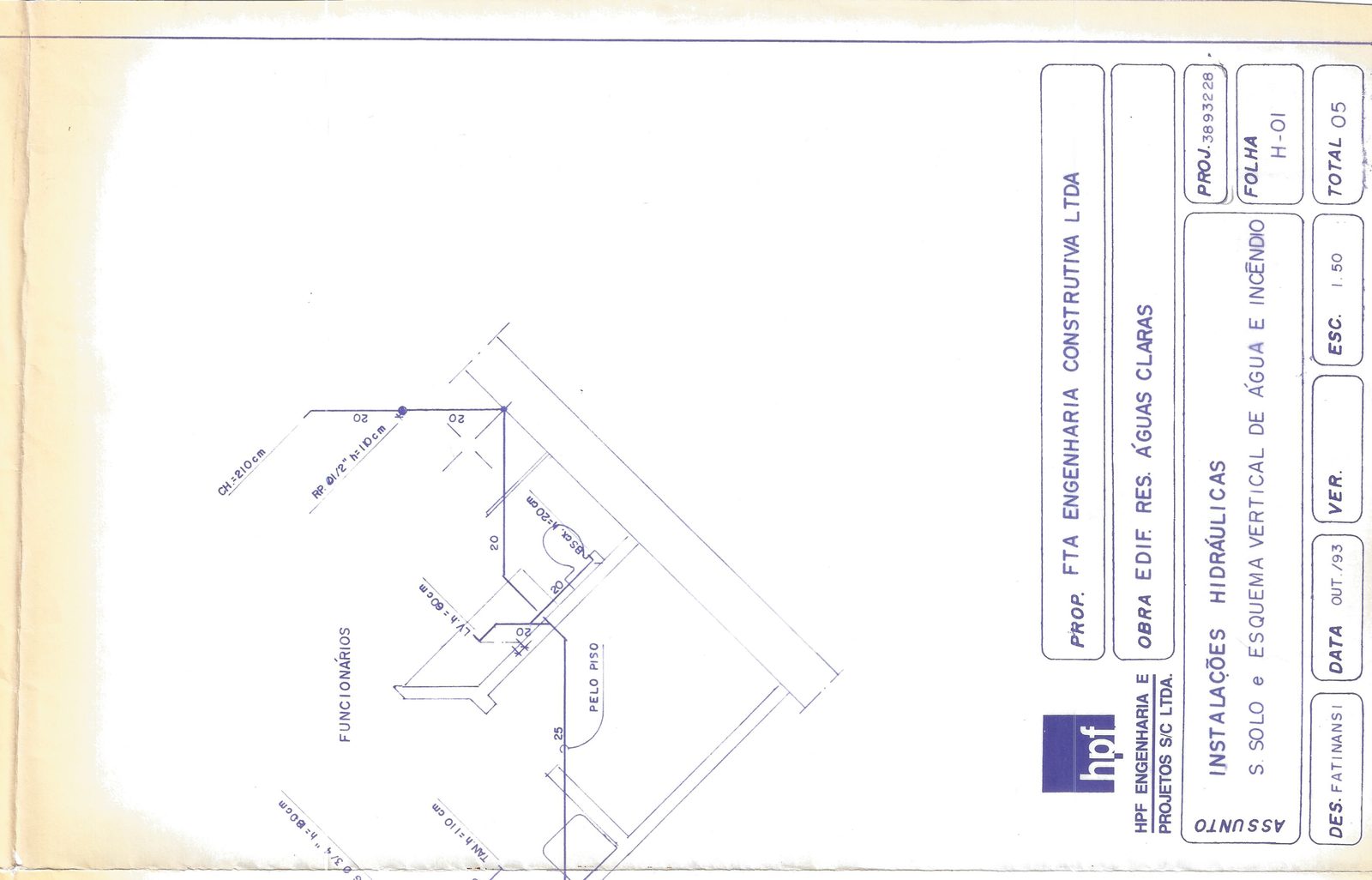

Detalhe do sistema de combate a incêndio com hidrantes em cada andar. Os hidrantes ficam geralmente nas áreas comuns (escada/hall) do edifício.

Download

📄 Baixar PDF original — Hidráulica 1 (Água e Incêndio)
