Armação do Reservatório Inferior
Prancha 1/1 · Projeto 364/9307 · Escala 1:25 · Data: 14/04/94
Resumo
Esta planta detalha a estrutura de concreto armado do reservatório inferior (caixa d'água do subsolo). Mostra como as paredes, fundo e tampa da caixa d'água são construídas, com o posicionamento exato das barras de aço dentro do concreto. O reservatório precisa ser especialmente resistente porque contém água sob pressão e deve ser completamente impermeável.
O que você encontra aqui
- Planta do reservatório — vista de cima mostrando dimensões
- Cortes — vistas laterais mostrando paredes, fundo e tampa
- Detalhamento da armação — posição de cada barra de aço nas paredes, fundo e tampa
- Tabela de barras — lista completa das barras com diâmetro, quantidade e comprimento
- Tabela de resumo de aço — peso total de aço CA-50 e CA-60
- Especificações do concreto — Fck ≥ 15 MPa
Como ler esta planta
- A planta (vista de cima) mostra o formato retangular do reservatório
- Os cortes mostram a caixa por dentro: fundo, paredes laterais e tampa
- Linhas dentro das paredes representam as barras de aço
- "Ø" seguido de número = diâmetro da barra (ex: Ø6,3 = barra de 6,3 mm)
- "c/" seguido de número = espaçamento entre barras (ex: c/15 = uma a cada 15 cm)
- A tabela lista cada barra por número, com quantidade e comprimento
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Reservatório inferior | Caixa d'água enterrada no subsolo |
| Armação | Conjunto de barras de aço dentro do concreto |
| Fck ≥ 15 MPa | Resistência mínima do concreto (15 megapascais) |
| CA-50 | Aço de alta resistência (barras mais grossas) |
| CA-60 | Aço de alta resistência (barras mais finas) |
| Impermeabilização | Tratamento para impedir vazamentos (essencial em reservatórios) |
| Laje de fundo | Base inferior do reservatório |
| Laje de tampa | Cobertura superior do reservatório |
| Parede | Laterais do reservatório, que contêm a água |
O reservatório é uma estrutura que não deve ser modificada sem acompanhamento de engenheiro estrutural. Qualquer furo, corte ou alteração pode causar vazamentos graves ou comprometer a resistência.
Destaques Visuais
Visão geral da prancha
Prancha 1/1 completa do reservatório inferior. No topo, método construtivo e tabela de aço; no meio, os cortes (vistas laterais); na parte inferior, a planta detalhada e detalhe da primeira fiada.
Planta detalhada (vista de cima)
Vista de cima do reservatório mostrando seu formato retangular, dimensões e posição das barras de armação. As linhas dentro das paredes representam as barras de aço e os números indicam diâmetro e espaçamento.

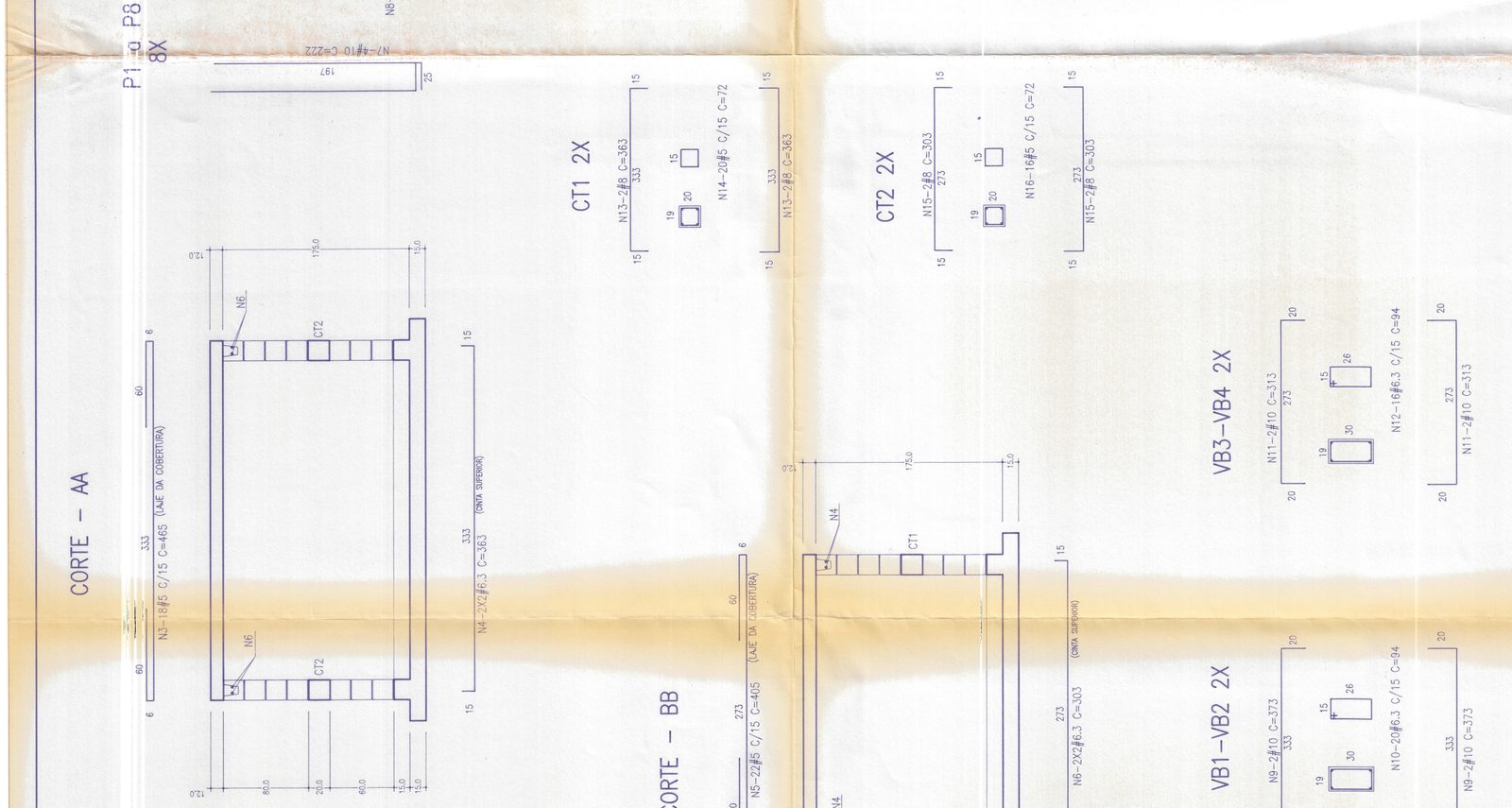

Cortes AA e BB
Cortes AA e BB — vistas laterais do reservatório mostrando fundo, paredes e tampa. As barras de aço são representadas como linhas dentro do concreto. Note a espessura das paredes e a distribuição da armação.

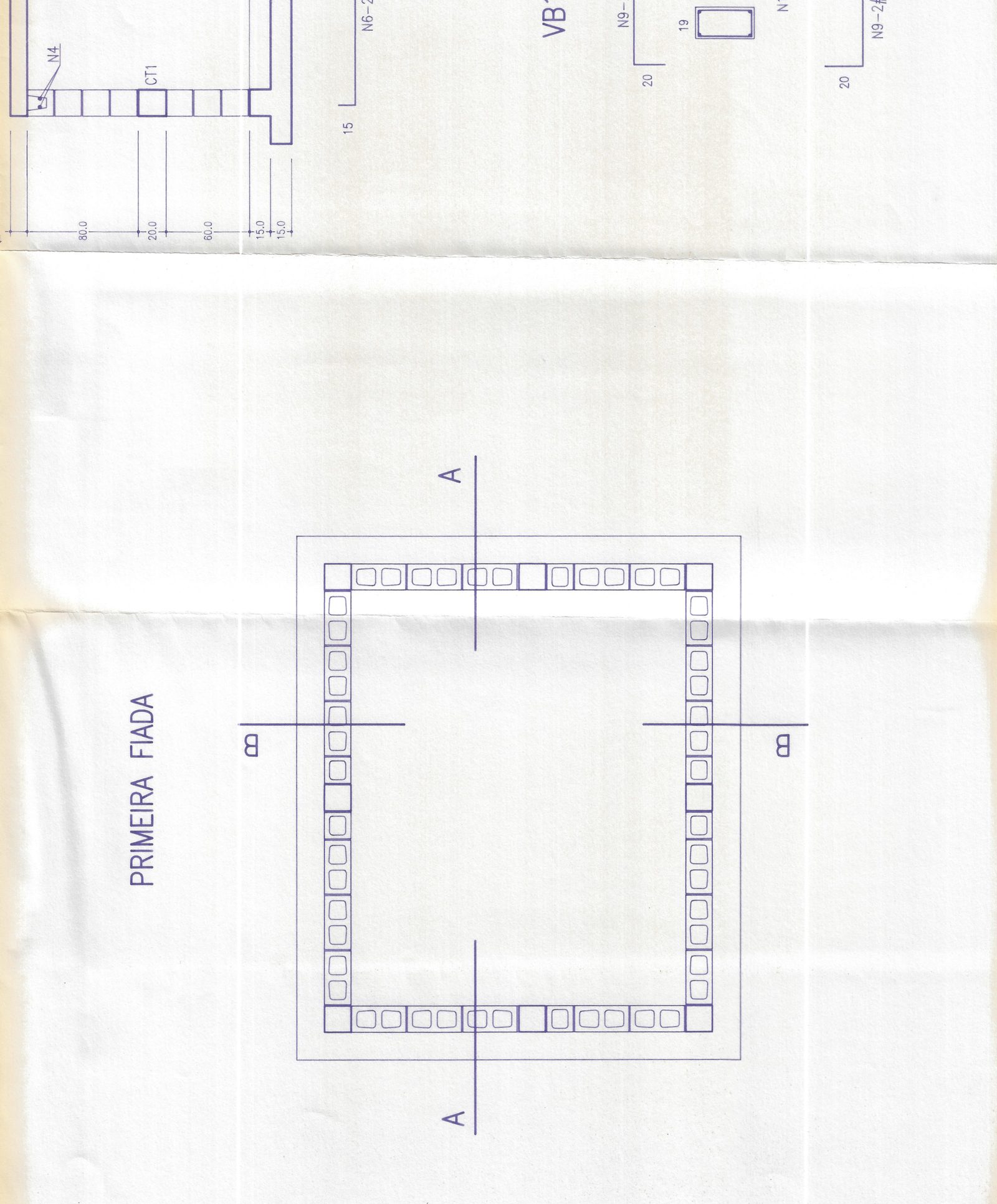

Primeira fiada de armação
Detalhe da primeira fiada (camada inicial) de armação do reservatório — como as barras são posicionadas no início da construção das paredes.
