Pavimento Térreo — Planta e Cortes
Prancha 02/10 · Escala 1:50 (planta) e 1:20 (cortes) · Arq. Roberto Leme & Sandra Victório
Resumo
Esta planta mostra o pavimento térreo do edifício — o andar no nível da rua. Inclui a planta baixa (vista de cima) com a distribuição de todos os ambientes, além de cortes que mostram o prédio "cortado" verticalmente, revelando alturas de pé-direito, posição de janelas e detalhes construtivos.
O que você encontra aqui
- Planta baixa do térreo — layout completo dos ambientes com medidas
- Distribuição dos cômodos: salas, quartos, cozinha, banheiros, área de serviço
- Cortes transversais e longitudinais — vistas laterais do prédio cortado
- Cotas (medidas) de todos os ambientes e elementos
- Posição de portas e janelas com dimensões
- Áreas — metragem de cada ambiente
- Detalhes de acabamento — pisos, revestimentos, alturas
Como ler esta planta
- A planta baixa (desenho maior) mostra o térreo visto de cima
- Linhas grossas são paredes; aberturas nas linhas são portas e janelas
- Números entre setas são as medidas (cotas) em metros ou centímetros
- Os cortes (desenhos menores numerados como "Corte 1", "Corte 2", etc.) mostram o prédio visto de lado
- Nos cortes, linhas horizontais tracejadas indicam o nível de cada andar
- "W.C." = banheiro; "A. Serv." = área de serviço
A nota manuscrita na planta indica: área total ≈ 142 m² + 49 = 840 m² — referindo-se a cálculos de área do pavimento.
Termos técnicos desta prancha
| Termo | Significado |
|---|---|
| Planta baixa | Vista de cima do andar, como se o teto fosse transparente |
| Corte | Vista lateral do prédio "cortado" verticalmente |
| Cota | Medida indicada no desenho (em metros) |
| Pé-direito | Altura do piso ao teto de um ambiente |
| Falso teto/forro | Teto rebaixado, geralmente de gesso, abaixo da laje |
| 1º Pav. Inf. | Primeiro pavimento inferior (subsolo) |
| W.C. | Banheiro (abreviação de "Water Closet") |
| A. Serv. | Área de serviço |
Destaques Visuais
Visão geral da prancha
Prancha completa do pavimento térreo. A metade inferior contém a planta baixa; a metade superior mostra os cortes do edifício.
Planta baixa do térreo
Layout completo do pavimento térreo visto de cima. Note o formato não-retangular que segue o contorno do terreno.
Entrada e rampa de acesso
Detalhe da entrada principal e rampa de acesso ao edifício.

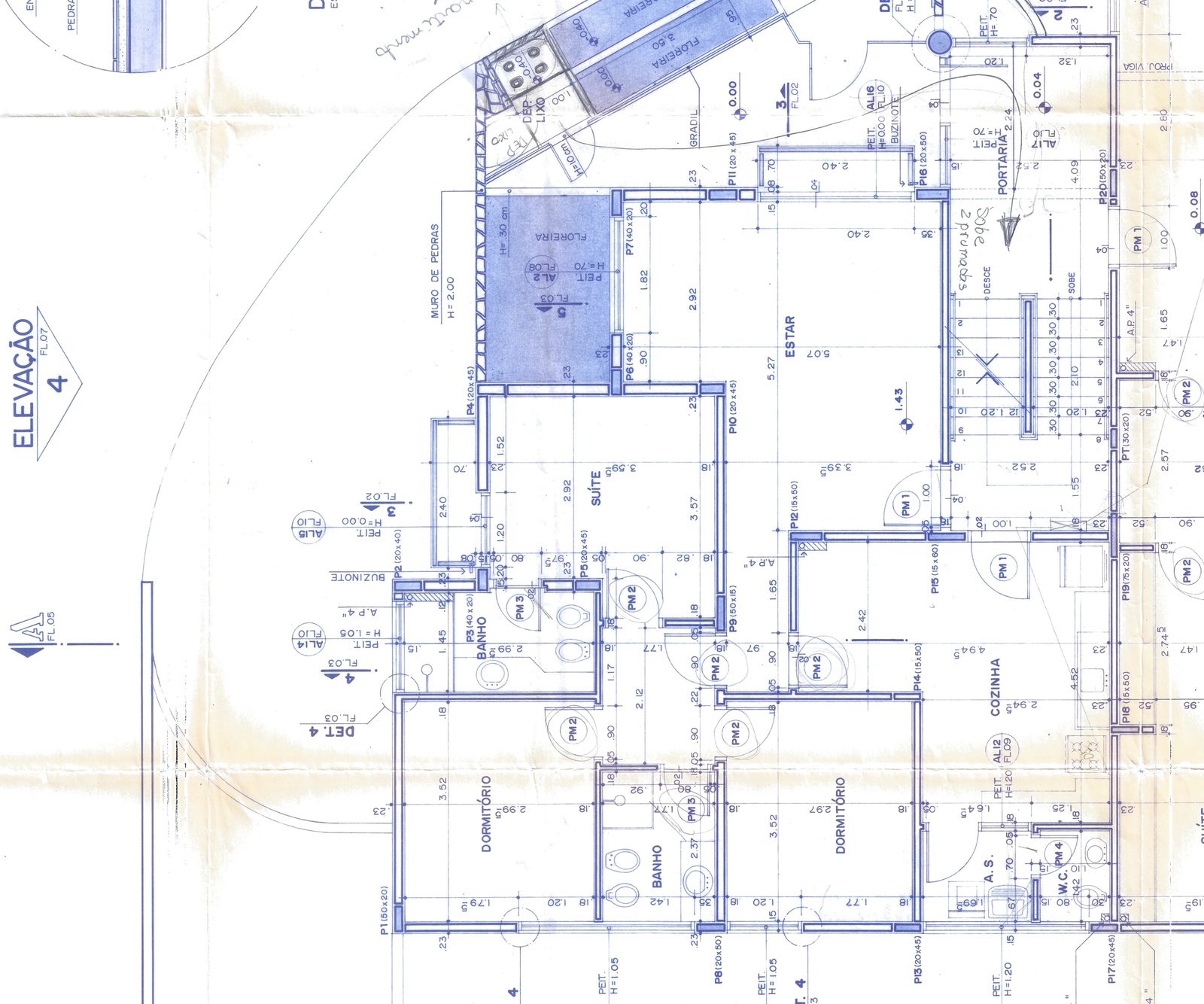

Áreas comuns do térreo
Distribuição dos ambientes no térreo, incluindo áreas comuns e acessos.
Corte 1 — vista lateral do edifício
Corte longitudinal mostrando todos os níveis: subsolo, térreo, pavimentos tipo e cobertura. Permite visualizar o pé-direito e a relação entre andares.

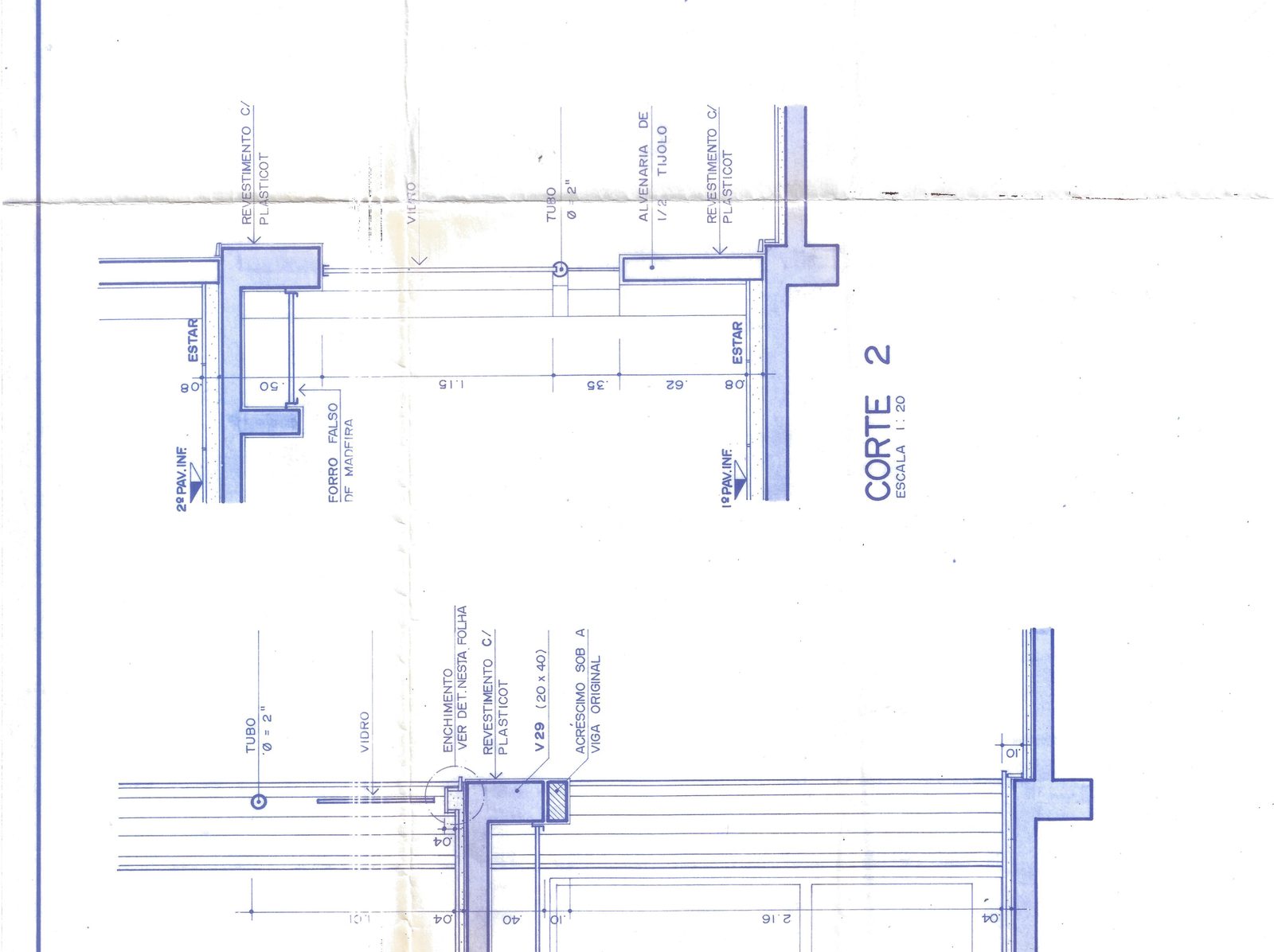

Cortes 2 e 3 — pé-direito
Cortes transversais com detalhes do pé-direito e posicionamento de janelas.
Escada e acessos
Detalhe da escada e circulação vertical entre andares.
